반도체 증착 공정 A to Z: CVD, PVD, ALD 기술의 원리와 차이점

반도체 성능을 결정하는 얇은 막(박막)의 중요성

현대 반도체는 3차원 구조의 나노미터(nm)급 극박막이 수백 층 쌓여 완성됩니다. 이 박막들은 트랜지스터의 게이트 산화막, 절연막, 그리고 금속 배선 등을 구성하며 소자의 전기적 특성과 안정성을 직접적으로 결정합니다.

증착(Deposition) 장비는 원자 수준의 정밀도로 절연막, 금속선 등을 웨이퍼 위에 화학적 혹은 물리적 원리를 이용해 균일하게 형성합니다. 이는 곧 트랜지스터의 켜짐/꺼짐 특성과 회로의 신뢰성을 좌우하는 핵심 기술이며, 반도체 제조의 가장 근본적인 시작점이 됩니다.

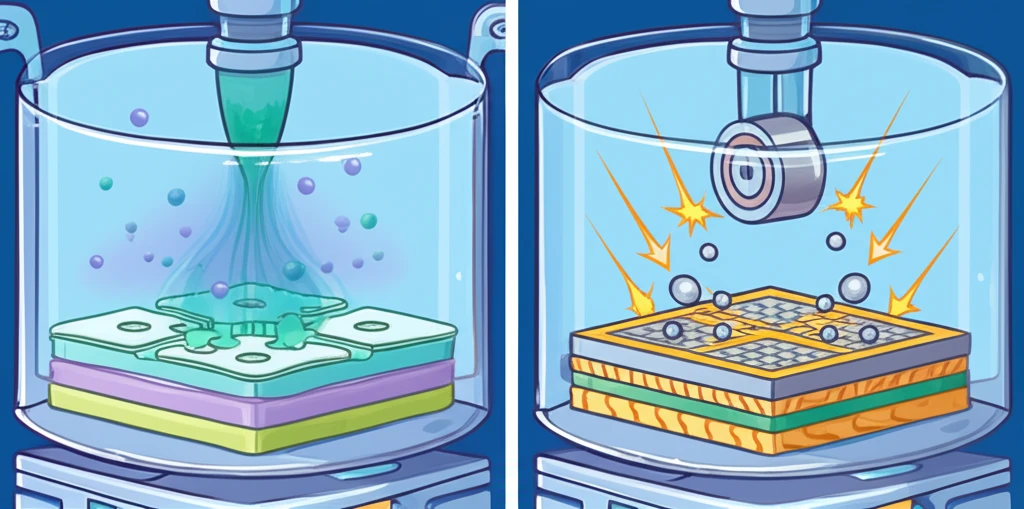

증착 기술의 양대 산맥: CVD와 PVD, 그리고 초미세화의 해법

반도체 제조에서 얇고 균일한 막을 형성하는 증착(Deposition)은 회로의 성능과 직결되는 핵심 공정입니다. 이는 원료의 상태와 막을 형성하는 근본적인 메커니즘에 따라 크게 화학 기상 증착(CVD, Chemical Vapor Deposition)과 물리 기상 증착(PVD, Physical Vapor Deposition)으로 나뉘며, 각각 절연막, 반도체막, 금속 배선막 등 수많은 층을 구성하는 데 상호 보완적으로 사용됩니다.

특히 회로 선폭이 나노 단위로 미세화되면서, 두 기술은 각자의 한계를 극복하며 진화하고 있으며, 제조 난이도가 급격히 상승하는 첨단 공정에서는 두 방식을 정교하게 조합하여 박막을 형성합니다.

CVD (화학 기상 증착): 단차 피복성의 마법

CVD는 가스 형태의 원료(Precursor)를 주입한 후, 열 또는 플라즈마 에너지를 활용하여 화학 반응을 일으켜 웨이퍼 표면에 고체 박막을 형성하는 방식입니다. 반응 부산물이 발생하지만, 모든 표면에 원료가 고르게 접근하여 단차 피복성(Step Coverage)이 극히 우수하다는 강력한 장점을 가집니다.

CVD의 진화와 응용 분야

• 3D 구조 필수: 굴곡진 FinFET이나 Gate-All-Around (GAA)와 같은 복잡한 3차원 구조에 절연막 및 반도체막을 균일하게 입히는 데 핵심적입니다.
• 주요 종류: 공정 압력 및 에너지원에 따라 저압 CVD(LPCVD), 플라즈마 강화 CVD(PECVD) 등으로 세분화됩니다.
• ALD의 역할: 원자층 단위로 정밀하게 막을 쌓는 원자층 증착(ALD)은 CVD의 장점을 극한으로 끌어올린 초미세 유전막 형성의 해법으로 각광받고 있습니다.

PVD (물리 기상 증착): 고순도 금속 배선의 주역

PVD는 고체 상태의 타겟 물질에 아르곤 이온 등을 충돌시켜(Sputtering, 스퍼터링) 원자를 물리적으로 분리한 뒤, 이 원자들이 진공 상태에서 웨이퍼에 부착되게 하는 방식입니다. 이온 충돌 에너지를 이용하므로 CVD보다 공정 속도가 빠르고 불순물 함량이 낮은 고순도 금속막 형성에 매우 유리합니다.

PVD는 타겟 원자가 직진하는 특성(Line-of-Sight Deposition) 때문에 복잡한 구조에서 단차 피복성이 떨어지는 근본적인 한계를 가집니다. 하지만 이는 HDP-PVD(고밀도 플라즈마 PVD) 기술 등으로 극복되고 있으며, 현재 구리 배선 공정에서 확산을 막는 배리어 메탈 및 도금의 기초가 되는 시드 레이어를 형성하는 데 독보적인 역할을 수행하고 있습니다.

---

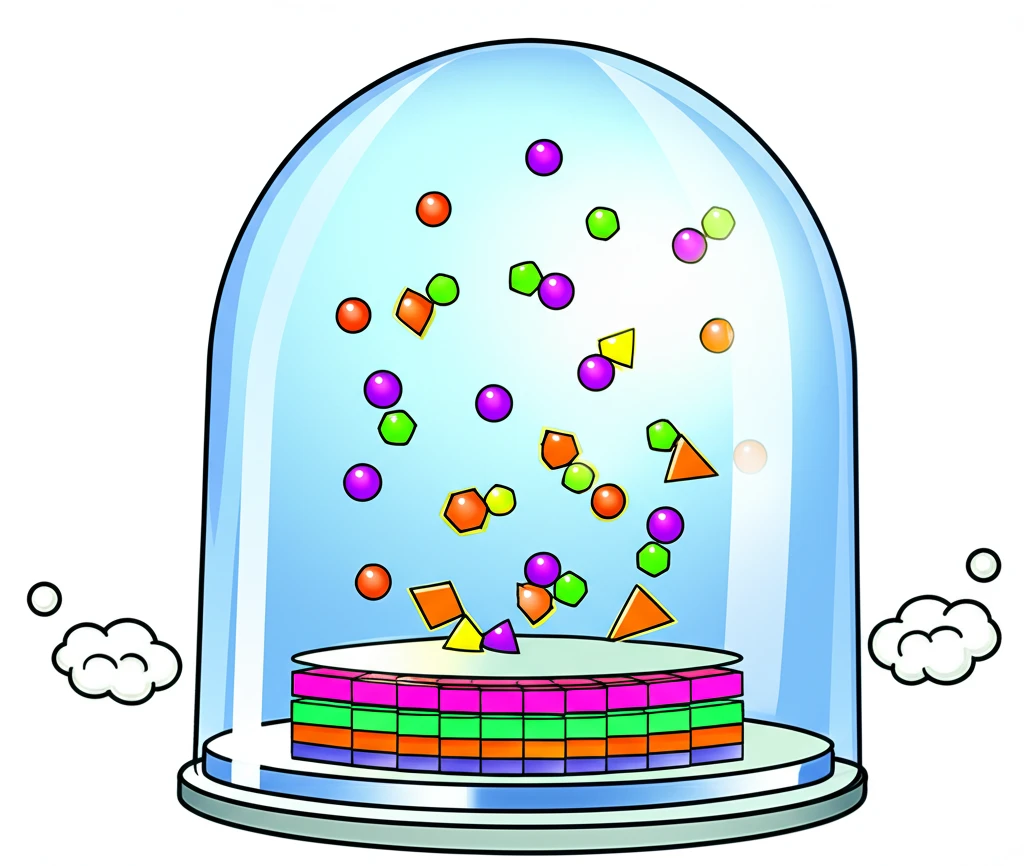

CVD 심화: 기상 원료의 화학 반응을 통한 정밀 박막 형성 메커니즘

CVD(Chemical Vapor Deposition)는 기체 상태의 원료 물질을 챔버에 주입하여 웨이퍼 표면에서 화학적, 불균일 반응(Heterogeneous Reaction)을 유도함으로써 단단한 고체 박막을 형성하는 핵심 증착 기술입니다. 이 공정은 증착 온도를 높이는 Thermal CVD 방식과 고주파 플라즈마 에너지를 활용하여 저온에서도 증착 속도와 효율을 높이는 PE-CVD(Plasma Enhanced CVD) 방식으로 크게 구분됩니다.

CVD 공정의 핵심 단계

박막의 품질과 생산성을 결정하는 일련의 핵심 단계는 웨이퍼 표면 경계층에서의 물질 이동 및 반응에 초점을 맞춥니다.

• 원료 가스 확산 및 유입: 반응 가스가 챔버 내에서 웨이퍼 표면으로 이동 및 경계층 통과
• 표면 흡착: 활성화된 원료 물질이 웨이퍼 표면에 화학적으로 흡착(Adsorption)
• 표면 반응: 흡착된 원료가 표면에서 고체 박막으로 변환되는 화학적 증착 과정
• 부산물 탈착 및 배출: 증착 후 생성된 휘발성 부산물이 탈착되어 챔버 밖으로 배출

나노 공정의 혁신: 원자층 증착 (ALD)의 중요성

CVD가 가지는 온도 및 단차 피복성 한계를 극복하며 나노 공정 미세화에 결정적인 혁신을 가져온 것이 바로 ALD(Atomic Layer Deposition)입니다. ALD는 일반 CVD의 연속 주입 방식과 달리, 두 가지 이상의 전구체(Precursor) 가스를 순차적으로 분리 주입하고 그 사이에 불활성 가스로 퍼지(Purge)하는 반복적인 사이클을 사용합니다.

ALD의 핵심 원리는 '자기 제한 반응(Self-Limiting Reaction)'에 있습니다. 각 사이클마다 선행 가스가 웨이퍼 표면의 반응성 사이트를 완전히 포화시키면, 추가적인 증착이 자동적으로 멈춥니다. 이 정교한 메커니즘을 통해 원자층 단위의 두께 제어가 가능하며, 복잡한 3차원 구조에서도 완벽에 가까운 균일도를 보장하여 고성능 소자 제조의 필수 기술로 활용됩니다.

---

PVD 심화: 타겟 물질을 활용한 스퍼터링 메커니즘과 도전 과제

CVD가 절연막과 반도체막을 주로 형성한다면, 반도체 배선 공정에서 핵심적인 역할을 하는 PVD(물리 기상 증착) 방식 중 가장 대표적인 것은 스퍼터링(Sputtering)입니다. 이 방식은 화학 반응을 배제하고 오직 순수한 운동 에너지의 충돌을 이용하여 금속 박막을 형성하는 정교한 물리적 공정입니다. 이는 특히 웨이퍼 위에 고순도의 금속 막, 예를 들어 구리(Cu)나 텅스텐(W) 배선층을 형성하는 데 필수적입니다.

스퍼터링 공정의 상세 단계

1. 진공 및 플라즈마 환경 조성: 챔버를 고진공 상태로 만든 후, 아르곤(Ar)과 같은 비활성 가스를 주입하고 고주파(RF) 또는 직류(DC) 전력을 인가하여 Ar 이온(Ar+) 플라즈마를 발생시킵니다.
2. 타겟 충돌 및 원자 방출 (Sputtering Yield): 타겟 물질(증착시키려는 금속)에 음극 전압을 걸어 플라즈마 속의 양이온(Ar+)을 고속으로 끌어당깁니다. 이 고에너지 충돌로 인해 타겟 원자들이 운동량을 얻어 표면에서 튕겨져 나옵니다.
3. 웨이퍼 증착: 튕겨 나온 타겟 원자들은 웨이퍼 표면을 향해 직선으로 비행하며 부착되어 견고하고 균일한 금속 박막을 형성합니다.
4. 막질 제어: 증착 속도와 막의 밀도는 인가 전력, 가스 압력, 그리고 타겟 물질의 종류(스퍼터링 수율)에 따라 정밀하게 제어됩니다.

스퍼터링은 화학적 잔류물이 거의 없어 높은 순도의 박막을 보장하지만, 웨이퍼 표면의 미세한 패턴(단차)에 균일하게 막을 입히는 계단 피복성(Step Coverage) 확보가 가장 큰 기술적 과제로 남아있습니다. 이 때문에 High Aspect Ratio (HAR) 구조에서는 후속 공정이 필요할 수 있습니다.

결론적으로, PVD 스퍼터링은 반도체 배선층에 전기적 연결성을 부여하는 데 최적화된 물리적 증착 기술이며, 박막의 밀도와 접착력을 높이는 것이 지속적인 기술 개발의 초점입니다.

증착 장비 원리 및 공정에 대한 심화 궁금증 해소 (FAQ)

Q1: 증착(Deposition)과 식각(Etching) 공정의 상호 보완적 역할은 무엇인가요?

A: 두 공정은 반도체 미세 회로를 구현하는 데 있어 필수적인 Build & Cut 관계를 형성합니다.

1. 증착: 웨이퍼 위에 기능성 물질을 원자/분자 단위로 '균일하게 쌓아 올려' 층(Layer)의 물성을 부여합니다. (예: 절연, 전도성 막).
2. 식각: 증착된 막에서 리소그래피로 정의된 패턴을 제외한 물질을 '정밀하게 제거'하여 미세 형상을 정의합니다.

결국, 증착 공정의 막질(膜質)과 두께 균일도가 다음 식각 공정의 패터닝 정밀도와 수율(Yield)을 직접적으로 결정하는 핵심 연결고리입니다.

Q2: 나노급 공정에서 ALD (원자층 증착)가 가지는 혁신적인 원리와 이점은 무엇인가요?

ALD는 전구체(Precursor)를 순차적으로 주입하고 중간에 불활성 가스로 퍼징(Purge)하는 자기-제한적(Self-limiting) 표면 반응을 기반으로 합니다. 이 원리가 일반 CVD와 달리 원자층 단위의 두께 제어를 가능하게 합니다.

나노 소자에서의 핵심 이점

• 우수한 단차 피복성(Step Coverage): FinFET, GAA 등 고종횡비(High Aspect Ratio) 3D 구조 내부에도 완벽하게 박막을 채웁니다.
• 극한의 두께 균일도: 웨이퍼 전역에서 원자층 수준의 정밀도로 게이트 산화막 등을 형성하여 신뢰성을 높입니다.

이는 미세화된 트랜지스터에서 발생하는 치명적인 누설 전류를 최소화하고 소자의 성능과 신뢰성을 극대화하는 데 필수적인 기술입니다.

Q3: 반도체 증착 장비의 주요 원리인 PVD와 CVD의 메커니즘 차이는 무엇인가요?

구분	PVD (물리적 증착)	CVD (화학적 증착)
핵심 원리	고체 타겟을 물리적으로 기화 후 응축 (스퍼터링, 열증발)	기체 전구체가 표면에서 화학 반응을 통해 막 형성
장점	높은 증착 속도, 순도 높은 금속막 구현	비교적 우수한 단차 피복성, 다양한 박막 합성 가능
주요 용도	금속 배선, 장벽층 등 도전성 막	산화막, 질화막 등 절연성 및 반도체 막

각 증착 장비의 운영 원리와 공정 조건(온도, 압력, 플라즈마 유무)에 따라 증착되는 박막의 결정 구조, 밀도, 스트레스 등의 막질이 완전히 달라지므로, 공정별 최적화가 필수적입니다.
