로직칩 성능 극대화하는 GAA 구조와 저유전 배선 및 칩렛 설계

반도체 로직칩(Logic Chip)은 연산, 추론, 제어 등 디지털 데이터를 처리하는 현대 IT 기기의 핵심 부품입니다. CPU, GPU, AP 등이 대표적인 로직칩에 해당하며, 단순히 데이터를 저장하는 메모리 반도체와 달리 복잡한 논리 회로(Logic Gate)를 통해 입력된 정보를 판단하고 능동적으로 처리하는 역할을 수행합니다.

"로직칩은 데이터의 흐름을 결정하는 디지털 문명의 '사고 기관'이며, 그 성능이 곧 국가와 기업의 컴퓨팅 경쟁력을 결정합니다."

최근 로직칩은 공정 미세화의 한계를 극복하기 위해 평면(2D) 구조에서 입체적인 FinFET 및 GAA(Gate-All-Around) 구조로 이행하고 있습니다. 이러한 구조적 진화는 단순한 소자 개선을 넘어 복합 패키징 기술과 결합하며 새로운 경쟁력으로 부상하고 있습니다.

구분	메모리 반도체	로직 반도체
주요 역할	데이터 저장 및 유지	데이터 연산 및 논리 처리
대표 품목	DRAM, NAND Flash	CPU, GPU, Mobile AP

트랜지스터의 혁신: FinFET에서 차세대 GAA 구조까지

로직칩의 성능을 결정짓는 핵심 단위는 스위치 역할을 수행하는 트랜지스터입니다. 반도체 미세화가 가속화되면서 기존 평면(Planar) 구조는 전류를 제어하지 못하고 새나가는 '단채널 현상(Short Channel Effect)'이라는 한계에 부딪혔습니다. 이를 해결하기 위해 반도체 업계는 3차원 입체 구조라는 혁신적인 돌파구를 마련했습니다.

3차원 구조의 서막, FinFET 기술

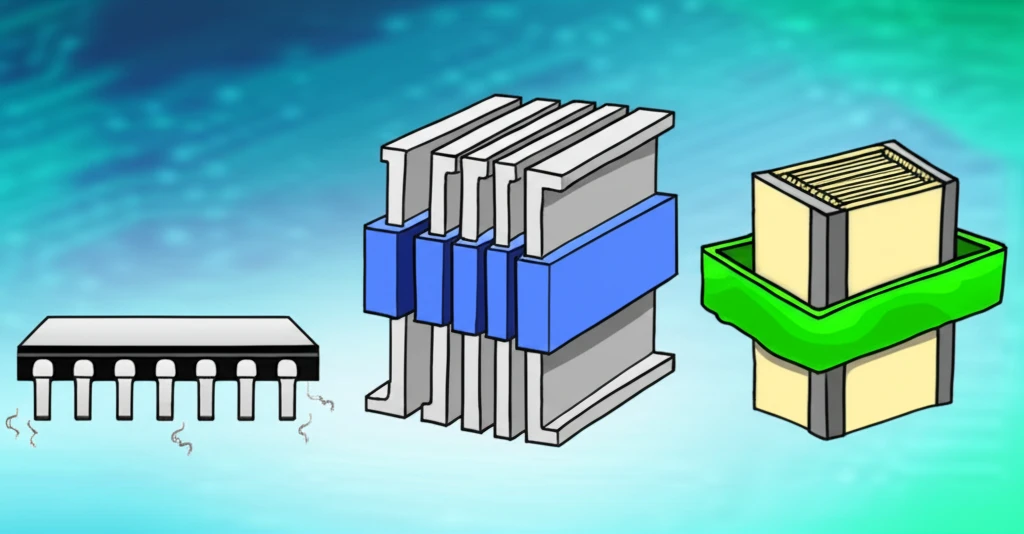

2011년부터 도입된 FinFET 기술은 상어 지느러미 모양의 수직 채널을 형성하여 게이트와의 접촉 면적을 3면으로 확장했습니다. 이는 누설 전류를 억제하고 전력 효율을 획기적으로 개선하며 14nm부터 5nm 공정까지의 글로벌 표준이 되었습니다.

하지만 3nm 이하 초미세 영역에서는 FinFET 역시 한계를 보이기 시작했습니다. 이에 등장한 솔루션이 GAA(Gate-All-Around) 구조입니다. GAA는 게이트가 채널의 4면 전체를 완전히 감싸 전류 흐름을 완벽하게 통제합니다.

"GAA 구조는 전류의 흐름을 완벽하게 통제함으로써 전력 소모를 줄이고 성능을 극대화하는 반도체 공학의 정수입니다."

특히 삼성전자가 세계 최초로 양산한 MBCFET은 GAA를 나노시트 형태로 쌓아 올려 성능을 더욱 최적화했습니다. 이는 AI 반도체와 고성능 컴퓨팅 시대의 필수적인 기술적 도약입니다.

다층 배선 구조(BEOL)와 신호 전달의 효율성 최적화

트랜지스터 위에는 수억 개의 소자를 연결하는 복잡한 도로망인 BEOL(Back-End-Of-Line) 공정 배선 층이 존재합니다. 칩의 성능은 이제 트랜지스터 개수뿐만 아니라, 이 배선 구조에서 얼마나 효율적으로 신호를 처리하느냐에 달려 있습니다.

배선 간격이 좁아지며 발생하는 신호 손실을 막기 위해 저유전율 물질(Low-k)과 루테늄(Ru) 같은 신소재가 도입되고 있습니다. 또한, 전력 공급 배선을 칩 뒷면에 배치하는 BSPDN(Backside Power Delivery Network) 기술은 신호와 전력 선의 병목 현상을 해결하는 게임 체인저로 주목받고 있습니다.

알아두기: RC Delay란?
배선의 저항(R)과 정전용량(C)의 곱으로 발생하는 신호 지연 시간입니다. 칩이 미세화될수록 이 수치를 낮추는 것이 동작 속도를 결정짓는 최대 과제입니다.

한계를 넘는 설계: 칩렛(Chiplet)과 3D 적층 기술의 도약

공정 미세화가 2nm 이하로 진입하며 설계 복잡도가 급증하자, 하나의 칩에 모든 것을 넣던 방식에서 칩렛(Chiplet) 구조로 패러다임이 변하고 있습니다. 이는 기능을 분리하여 최적의 공정으로 만든 뒤 하나로 합치는 지능적인 방식입니다.

여기에 칩을 위로 쌓는 3D 적층 기술과 칩 사이를 수직 관통하는 TSV(실리콘 관통 전극) 기술이 더해져 물리적 거리를 극한으로 줄였습니다. 칩렛과 3D 적층은 '무어의 법칙'을 이어가는 새로운 구원자로 평가받으며, 방대한 데이터를 실시간 처리해야 하는 AI 인프라의 핵심 기술로 자리 잡았습니다.

지속 가능한 성장을 위한 구조적 혁신의 지향점

현대 로직칩은 '더 작게, 더 빠르게, 더 차갑게'라는 목표를 향해 달려가고 있습니다. GAA 도입, 신소재 배선 혁명, 그리고 3D 이종 집적 기술은 데이터 처리 효율을 극대화하는 3대 핵심축입니다.

이러한 구조적 완성도는 저전력 고효율이 필수적인 AI 반도체 시대에 국가적 경쟁력을 결정짓는 결정적 변수가 될 것입니다. 미래의 로직칩은 에너지 소모를 최소화하면서도 연산 능력은 기하급수적으로 확장하는 방향으로 완성될 것입니다.

로직칩 기술에 관한 주요 궁금증 해소 (FAQ)

Q1. 메모리 칩과 로직 칩의 구조적 차이는 무엇인가요?

메모리는 동일한 셀을 반복 배치하는 정형적 구조를 갖지만, 로직 칩은 복잡한 연산을 위해 불규칙하고 입체적인 논리 회로와 수십 층의 미세 배선으로 설계됩니다.

Q2. 왜 3나노 이하 공정에서 GAA 구조가 필수인가요?

FinFET으로는 3나노 이하의 누설 전류를 잡기 어렵기 때문입니다. GAA는 채널의 4면을 감싸 전력 효율을 50% 이상 개선할 수 있는 유일한 대안입니다.

Q3. 최근 칩렛(Chiplet) 구조가 도입되는 결정적 이유는?

단일 대형 칩 생산 시 발생하는 수율 저하와 비용 상승을 막기 위해서입니다. 기능을 분리 제조함으로써 원가 절감과 설계 유연성을 동시에 확보할 수 있습니다.
