이온주입 공정의 물리적 원리와 어닐링을 통한 격자 복구

순수한 실리콘(Intrinsic Silicon)은 전자가 이동할 수 있는 통로가 제한적인 부도체에 가깝습니다. 반도체가 현대 전자 기기 내에서 지능적인 '스위치' 역할을 수행하기 위해서는 특정 조건에서 전류를 흐르게 하는 성질이 필수적인데, 이를 가능케 하는 일련의 과정을 도핑(Doping)이라 부릅니다.

핵심 인사이트: 현대의 초미세 공정에서는 확산(Diffusion) 방식의 한계를 넘어, 원하는 위치에 정확한 양의 불순물을 물리적으로 타격하여 주입하는 이온주입(Ion Implantation) 공정이 나노미터 단위의 정밀 제어를 실현하는 핵심 엔진입니다.

전기적 생명력을 불어넣는 마법, 도핑의 진화

과거의 열 확산 방식이 농도 조절의 어려움을 겪었다면, 이온주입은 가속된 이온의 에너지를 조절하여 깊이와 양을 완벽하게 통제합니다. 이는 단순한 혼합이 아니라 실리콘 격자 구조 내에 에너지를 정밀하게 투사하여 반도체의 전기적 지도를 그리는 정교한 조각 기술입니다.

구분	열 확산(Diffusion)	이온주입(Implantation)
제어 정밀도	상대적 낮음	매우 높음
주요 특징	고온 공정 필수	상온 처리 및 농도 자유화

정교한 물리적 타격, 이온주입의 4단계 메커니즘

이온주입(Ion Implantation)은 불순물을 가스 상태에서 이온화한 뒤 강력한 전기장으로 가속하여 웨이퍼 내부로 물리적으로 박아넣는 첨단 방식입니다. 입자의 속도와 질량을 완벽히 제어하여 실리콘 격자 구조 내 원하는 위치에 도달하게 하는 정밀 물리학의 결정체입니다.

이온주입의 체계적 공정 단계

• 이온화(Ionization): 소스 가스에 고에너지를 가해 전자를 분리하고 양이온을 생성합니다.
• 질량 분석(Mass Analysis): 자기장을 활용해 목표 이온만을 99.9% 이상의 순도로 선별합니다.
• 가속(Acceleration): 수십~수백 keV 전압으로 이온을 가속하여 침투 깊이를 결정합니다.
• 스캐닝 및 주입(Scanning): 웨이퍼 전체에 균일하게 조사하여 나노 단위 오차 없는 분포를 완성합니다.

핵심 기술 인사이트: 이온주입 후에는 물리적 충격으로 손상된 실리콘 격자를 회복시키고 원자를 활성화하기 위한 어닐링(Annealing) 과정이 반드시 수반됩니다.

공정의 성패를 가르는 두 열쇠: 농도(Dose)와 에너지(Energy)

엔지니어들이 가장 정밀하게 관리하는 변수는 'Dose(도즈)'와 'Energy(에너지)'입니다. 이 수치는 소자의 문턱 전압을 결정하고 칩의 속도와 효율을 좌우합니다.

제어 요소	상세 역할 및 물리적 특성
도즈(Dose)	단위 면적당 주입되는 이온의 총량입니다. 전기적 전도성을 결정합니다.
에너지(Energy)	이온을 가속시키는 물리적 힘입니다. 이온이 침투할 '깊이'를 결정합니다.

특히 3nm 이하의 GAA 및 FinFET 구조에서는 저에너지 고농도 주입 기술이 필수적입니다. 아주 얇은 채널 층에만 정밀하게 입자를 배치해야 하기 때문입니다.

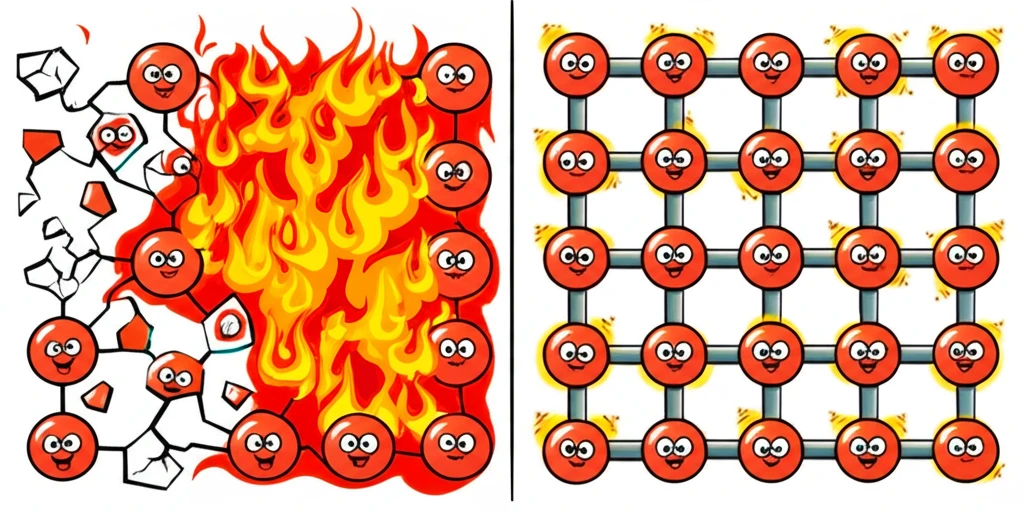

파괴된 질서의 재건: 격자 손상 회복과 어닐링 공정

이온주입은 표면을 물리적으로 타격하므로 실리콘 결정 격자에 필연적인 손상을 입힙니다. 원자들이 위치에서 이탈하면 전자의 이동이 방해받으므로, 이 '무너진 집'을 다시 짓는 과정이 필요합니다.

이를 해결하는 어닐링(Annealing)은 약 800~1,000℃ 이상의 고온으로 원자들이 제자리를 찾게 유도합니다. 이 과정을 거쳐야 주입된 이온이 전기적 활성화(Activation)를 이룹니다.

주요 열처리 방식

• RTA (Rapid Thermal Annealing): 수 초간 고온 노출로 확산을 최소화하며 복구
• Laser Annealing: 찰나의 순간 표면만 가열하여 열 변형을 극단적으로 방지

초미세 반도체 시대를 여는 정밀 제어의 정점

이온주입 공정은 단순 주입을 넘어 트랜지스터의 특성을 조율하는 핵심 기술입니다. 초미세 접합 형성(Shallow Junction)을 통해 누설 전류를 최소화하고, 에너지 제어로 수직 구조 반도체를 최적화합니다.

"나노미터 단위의 위치 조절과 정교한 에너지 제어의 조화야말로 현대 반도체의 고집적화와 저전력화를 가능케 하는 진정한 기술적 토대입니다."

궁금증 해결: 이온주입 공정 FAQ

Q1. 확산보다 이온주입이 선호되는 이유는?

전기적 에너지를 이용해 수평/수직 위치와 양을 정확히 조절할 수 있기 때문입니다. 확산은 모든 방향으로 퍼지는 성질 때문에 미세 공정 적합도가 낮습니다.

Q2. 주입하는 이온 종류는?

N형(인, 비소)은 전자를, P형(붕소)은 정공을 생성합니다. 원하는 전기적 극성에 따라 원소를 선택합니다.

Q3. 어닐링을 생략할 수 없는 이유는?

파괴된 결정을 회복시키지 않으면 전기 전도가 불가능합니다. 열처리를 통해 이온을 격자에 안착시켜야 비로소 반도체 기능을 수행합니다.
