현대 반도체 기술은 미세화와 고집적화를 넘어, 여러 개의 칩을 수직으로 쌓거나 기판에 직접 실장하는 고도화된 패키징(Packaging) 공정으로 진화하고 있습니다.
특히 범프를 이용해 칩을 뒤집어 붙이는 플립 칩(Flip-chip) 기술이 보편화되면서, 칩과 기판 사이의 미세한 간극을 정밀하게 메워주는 언더필(Underfill) 소재의 역할이 그 어느 때보다 중요해졌습니다.
언더필(Underfill)의 3대 핵심 미션
- 열팽창 계수(CTE) 조절: 칩과 기판 사이의 열팽창 차이로 발생하는 물리적 스트레스를 완화하여 접속부 파손을 방지합니다.
- 전기적 신뢰성 확보: 외부 수분이나 불순물 유입을 차단하여 미세 회로 간의 부식 및 쇼트(Short) 현상을 방지합니다.
- 물리적 보강: 외부 충격이나 진동으로부터 솔더 조인트(Solder Joint)를 단단하게 고정하여 기계적 강도를 높입니다.
"단순한 접착제를 넘어, 반도체의 물리적 안전성과 전기적 신뢰성을 동시에 확보하는 핵심 보호막이자 패키징 솔루션의 정점입니다."
결국 언더필은 나날이 얇아지고 작아지는 반도체 소자가 가혹한 환경에서도 제 성능을 발휘할 수 있도록 뒷받침하는 신뢰성의 핵심 지표라고 할 수 있습니다.

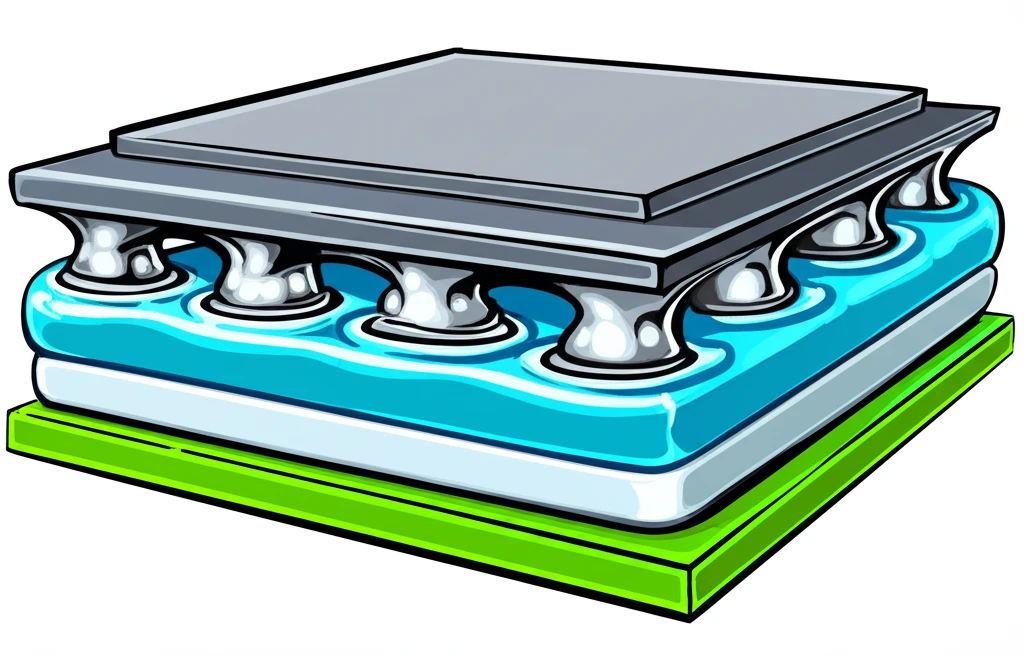

열팽창 계수 차이를 극복하는 응력 분산의 핵심
반도체 패키징 공정에서 흔히 "단순히 접착제로 붙이면 충분하지 않은가?"라는 의문을 갖기 쉽습니다. 하지만 이는 단순한 고정의 문제가 아니라 실리콘 칩과 하부 기판(PCB) 사이의 CTE(열팽창 계수) 차이로 발생하는 물리적 충돌을 해결하기 위한 필연적인 선택입니다.
"서로 다른 열팽창률을 가진 두 물질이 강하게 결합되어 있을 때, 온도 변화는 연결 부위에 치명적인 물리적 스트레스를 유발합니다."
반도체가 구동되며 발생하는 열에 의해 기판은 유기물 특성상 크게 팽창하려 하지만, 무기물인 실리콘 칩은 상대적으로 팽창 폭이 매우 작습니다. 이 틈바구니에서 신호를 전달하는 솔더 범프(Solder Bump)는 거대한 변위 차이를 온몸으로 받아내게 됩니다.
언더필의 주요 기능적 역할
- 응력 분산: 좁은 간극을 빈틈없이 메워 특정 범프에 집중되던 스트레스를 칩 면적 전체로 골고루 분산시킵니다.
- 솔더 조인트 보호: 외부 충격으로부터 연결부를 보호하고 습기 침투를 막아 부식을 방지합니다.
- 피로 수명 연장: 반복되는 열 순환(Thermal Cycle) 환경에서도 범프의 크랙이나 단선을 방지합니다.
재료별 열팽창 계수(CTE) 비교
소재별 팽창률 차이를 이해하면 언더필의 '완충' 역할이 얼마나 중요한지 명확해집니다.
| 구성 요소 | 주요 소재 | CTE (ppm/°C) |
|---|---|---|
| 반도체 칩 | Silicon (Si) | 약 2.6 ~ 3 |
| 하부 기판 | FR-4 (PCB) | 약 12 ~ 17 |
| 연결부 | Solder (Sn-Ag-Cu) | 약 20 ~ 22 |
칩과 기판의 팽창 차이는 최대 6배에 달합니다. 언더필은 이러한 CTE 불일치(Mismatch) 상태에서 발생하는 전단 응력을 흡수하여 반도체의 물리적 토대를 제공합니다.
외부 충격과 습기로부터 내부 회로를 지키는 밀봉 효과
모바일 기기나 차량용 반도체처럼 진동과 충격이 상시 발생하는 환경에서 언더필은 탁월한 보호막이 됩니다. 칩과 기판 사이를 메운 언더필은 고유의 탄성력을 바탕으로 외부 에너지를 흡수하여 물리적 파손을 원천적으로 방지합니다.
화학적 안정성과 부식 방지
전기적 특성 유지 측면에서도 언더필은 필수적입니다. 미세 배선 사이에 습기가 침투할 경우 금속 부식이나 전기적 쇼트가 발생해 제품이 불능 상태에 빠질 수 있습니다.
언더필은 완벽한 밀봉(Hermetic Sealing) 효과를 제공하여 수분, 미세 먼지, 이온성 불순물의 침투를 차단합니다.
| 보호 항목 | 언더필의 주요 작용 | 기대 효과 |
|---|---|---|
| 물리적 충격 | 탄성층을 통한 에너지 흡수 | 솔더 조인트 크랙 방지 |
| 수분 침투 | 기밀 밀봉으로 부식 경로 차단 | 쇼트 및 누설전류 억제 |
| 열적 스트레스 | 변형 차이 흡수 및 완충 | 패키지 뒤틀림 예방 |
HBM 및 AI 반도체를 위한 차세대 패키징 기술의 진화
최근 AI 반도체 열풍과 함께 HBM(고대역폭 메모리) 공정에서는 기존의 한계를 뛰어넘는 진보된 솔루션이 요구됩니다. 칩 적층 단수가 높아짐에 따라 언더필은 이제 성능과 신뢰성을 결정짓는 핵심 요소가 되었습니다.
차세대 언더필 기술 방식 비교
기존 모세관 현상을 이용한 CUF 방식에서 나아가, 고집적 구조에 최적화된 최신 기술들이 도입되고 있습니다.
| 구분 | MUF (Molded Underfill) | NCF (Non-Conductive Film) |
|---|---|---|
| 특징 | 몰딩과 언더필을 동시에 진행 | 필름 형태의 절연 소재 사용 |
| 장점 | 생산 효율 및 방열 우수 | 칩 뒤틀림 방지 및 고단 적층 유리 |
| 주요 적용 | SK하이닉스 MR-MUF 공정 등 | 삼성전자 고단 HBM 적층 공정 등 |
"언더필은 이제 칩 사이의 연결을 보호할 뿐만 아니라, 열을 외부로 배출하는 전략적 방열 소재로 진화했습니다."
반도체 경쟁력을 결정짓는 숨은 조력자, 언더필
언더필은 겉으로 드러나지 않지만, 반도체가 제 성능을 발휘하고 외부 충격으로부터 안전하게 작동하게 만드는 핵심 인프라입니다. 칩이 미세화될수록 소재 기술력이 곧 제조사의 핵심 경쟁력이 됩니다.
미래 반도체를 위한 3대 과제
- 저점도화: 미세 간극을 빈틈없이 채우는 침투력
- 고열전도화: 내부 열을 신속하게 외부로 방출
- 저수축성: 경화 과정의 스트레스를 최소화하여 기판 휨 방지
"반도체 패키징의 완성도는 보이지 않는 곳을 얼마나 정교하게 채우느냐에 달려 있습니다."
결국 저점도화와 고열전도화 기술은 미래 AI 및 고성능 컴퓨팅(HPC) 시장을 견인하는 강력한 숨은 동력이 될 것입니다.
전문가가 답하는 자주 묻는 질문 (FAQ)
Q1. 언더필 공정을 생략하면 실제 제품에 어떤 결함이 발생하나요?
열팽창 계수 차이를 완화할 장치가 사라져 작동 시 발생하는 열 변형 스트레스가 솔더 범프에 집중됩니다. 이는 결국 연결 부위의 균열이나 전기적 단선으로 이어집니다.
Q2. 차세대 기술인 MUF와 NCF 중 무엇이 더 우수한가요?
절대적인 우위보다는 제조 목적에 따른 선택이 중요합니다. MUF는 생산성과 방열에 유리하고, NCF는 초정밀 고단 적층에 유리한 특성을 가집니다.
Q3. 소재 선택 시 가장 중요하게 고려해야 할 물성은?
가장 핵심은 유동성(Flowability)과 접착력입니다. 기포 없이 균일하게 침투하면서도 경화 후 기계적 신뢰성을 보장해야 하기 때문입니다.
