반도체 성능을 결정하는 플립칩 패키징과 범핑 기술의 구조적 특징

반도체 미세화 공정이 물리적 한계인 '데드엔드'에 다다르면서, 성능 향상의 열쇠는 이제 '어떻게 패키징 하느냐'에 달렸습니다. 과거의 패키징이 단순히 외부 충격으로부터 칩을 보호하는 수동적인 역할에 그쳤다면, 이제는 칩 간의 연결성을 극대화하여 전체 시스템의 전송 효율을 결정짓는 핵심 공정으로 진화했습니다.

💡 핵심 기술: 플립칩(Flip Chip)이란?

반도체 칩 상단에 전도성 돌기인 범프(Bump)를 형성한 뒤, 이를 180도 뒤집어 기판에 직접 부착하는 방식입니다. 기존 와이어 본딩(Wire Bonding)의 물리적 거리와 공간적 한계를 극복하고 데이터 전송 통로를 기하급수적으로 늘린 것이 특징입니다.

"전통적인 회로 미세화의 시대가 저물고, 어드밴스드 패키징(Advanced Packaging)이 반도체 패권을 결정짓는 새로운 전장이 되었습니다."

와이어를 버리고 면으로 맞닿는 연결의 혁신

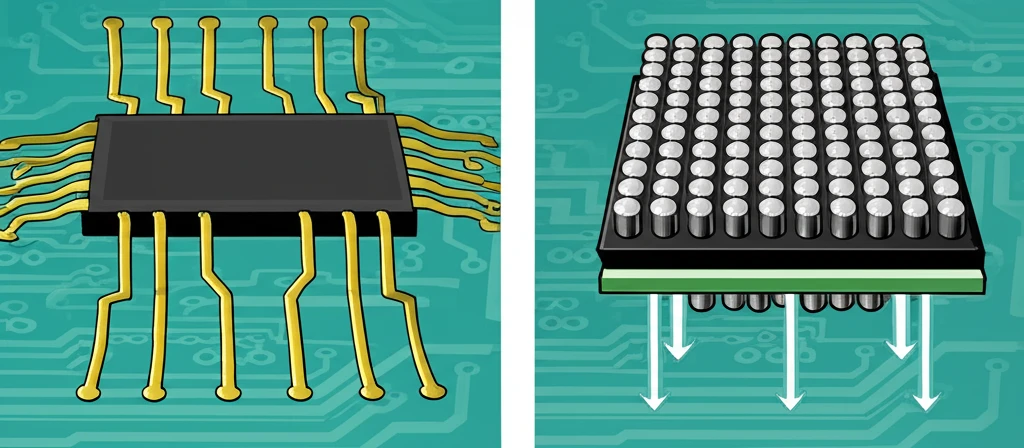

전통적인 패키징 공정인 와이어 본딩(Wire Bonding)이 칩의 가장자리를 가느다란 금선으로 하나하나 잇는 방식이었다면, 플립칩(Flip Chip) 기술은 칩의 회로면을 아래로 뒤집어 기판에 직접 부착하는 일대 혁신을 이뤄냈습니다.

칩 표면에 수천 개 이상 형성된 미세한 '범프(Bump)'는 단순한 연결점을 넘어 데이터와 전력이 흐르는 초고속 고속도로 역할을 수행하며 패키지의 패러다임을 바꿨습니다.

플립칩은 와이어를 제거함으로써 물리적 공간을 절약할 뿐만 아니라, 반도체의 성능을 결정짓는 핵심 지표들을 획기적으로 개선했습니다. 칩 가장자리만 활용하던 과거와 달리 칩 면적 전체를 연결 지점으로 활용하는 'Area Array' 방식을 채택해 데이터 처리량을 대폭 늘립니다.

• 신호 경로 단축: 직접 연결을 통해 데이터 전달 경로가 수십 배 줄어들어 지연 시간을 최소화합니다.
• 전기적 특성 개선: 저항과 인덕턴스가 낮아 고주파 대역에서도 안정적인 고속 작동이 가능합니다.
• 전력 효율 향상: 에너지 손실을 줄이고 칩의 열 방출 효율을 최적화합니다.

비교 항목	와이어 본딩	플립칩 (Flip Chip)
연결 매체	가느다란 금선	전도성 돌기 (Bump)
신호 경로	길고 구부러진 경로	직선형의 최단 경로
실장 효율	추가 공간 필요	초소형·고집적화 가능

완성도를 결정짓는 범핑과 리플로우 공정의 마법

플립칩 기술의 정수는 칩과 기판을 직접 연결하는 매개체인 범프(Bump)를 얼마나 미세하고 정교하게 형성하느냐에 달려 있습니다. 이 과정은 전기적 신호 전달 효율과 물리적 안정성을 동시에 확보해야 하는 고도의 정밀 공정입니다.

웨이퍼 수준에서 진행되는 범핑 공정은 칩 패드 위에 금속 층을 쌓는 UBM(Under Bump Metallurgy) 형성으로 시작됩니다. 이는 범프와 패드 사이의 접착력을 높이고 금속 원자의 확산을 방지하는 필수적인 기초 층입니다.

🚀 최신 범핑 트렌드: Copper Pillar Bump

구리의 높은 열전도율을 활용해 방열 성능을 극대화하며, 기존 솔더 볼 대비 훨씬 좁은 간격(Pitch)으로 고집적화를 실현합니다.

범프가 형성된 칩은 리플로우(Reflow) 과정을 거쳐 기판과 단단히 결합됩니다. 이후 칩과 기판 사이의 미세한 빈틈을 절연 수지로 채우는 언더필(Underfill) 공정이 이어집니다. 이는 외부 충격 보호는 물론, 열팽창 차이로 발생하는 응력을 분산시켜 제품의 신뢰성을 극대화합니다.

AI와 GPU가 플립칩(FC-BGA)을 선택한 필연적 이유

인공지능(AI)과 데이터센터의 폭발적인 수요는 반도체 패키징 시장의 패러다임을 바꿨습니다. 그 중심에는 FC-BGA(Flip Chip Ball Grid Array)가 있습니다. 단순히 칩을 보호하는 수준을 넘어, 초고성능 연산을 가능케 하는 필수 인프라로 자리 잡았습니다.

GPU와 같은 고성능 프로세서는 작동 시 막대한 열을 발생시킵니다. 플립칩 구조는 칩의 전면을 기판에 맞닿게 하고 칩 뒷면(Backside)을 외부로 노출시켜 히트싱크를 직접 부착하기 용이하게 함으로써 냉각 효율을 획기적으로 높였습니다.

💡 플립칩 기반 패키징의 강점

• 고밀도 입출력(I/O): 수천 개 이상의 범프로 데이터 대역폭 확장
• 전력 효율성: 저항 값이 낮아 전력 소모 및 전압 강하 방지
• 확장성: 칩렛(Chiplet) 및 2.5D/3D 패키징 구현의 필수 관문

현재 엔비디아(NVIDIA), AMD 등 시장 선도 기업들은 차세대 하이엔드 칩에 예외 없이 플립칩 기반 기술을 채택하고 있으며, 이는 반도체 성능이 패키징 기술에 의해 결정되는 'OSAT의 시대'가 도래했음을 증명합니다.

미래 반도체 경쟁력을 좌우할 핵심 엔진

과거의 패키징이 단순히 칩을 보호하는 '방패'였다면, 현대의 플립칩(Flip Chip) 기술은 반도체의 전체 성능과 효율을 결정짓는 '핵심 엔진'으로 완벽히 탈바꿈했습니다.

"더 낮은 전력으로 더 많은 데이터를 처리해야 하는 미래 산업 환경에서, 플립칩 기술력은 국가와 기업의 반도체 패권을 가늠하는 척도가 될 것입니다."

결국 고도화된 패키징 기술을 확보하는 것이 물리적 미세화 한계에 직면한 반도체 산업에서 지속 가능한 성장을 견인할 유일한 열쇠가 될 것입니다.

기술 이해를 돕는 FAQ

Q. 플립칩이 와이어 본딩보다 경제적인가요?

초기 범핑 공정 비용으로 인해 단가가 높을 수 있으나, 고성능 반도체 관점에서는 전력 효율과 패키지 소형화 이득이 압도적입니다. 결국 고부가가치 제품에서는 성능 대비 수율이 우수하여 훨씬 경제적인 선택이 됩니다.

Q. 언더필(Underfill) 공정은 왜 꼭 필요한가요?

실리콘 칩과 기판의 열팽창 계수(CTE) 차이로 발생하는 물리적 스트레스를 분산시키기 위함입니다. 범프 연결부의 결합력을 높이고 외부 습기로부터 보호하는 든든한 방어막 역할을 수행합니다.
