반도체 PVD 기술: 나노 박막 형성의 핵심 원리와 초미세 회로 적용

반도체 PVD(물리 기상 증착)는 소자 성능을 결정하는 나노미터급 박막 형성의 핵심입니다. 특히 고성능 금속 배선 (Interconnect) 및 확산 방지층(Barrier Layer) 구현에 필수적입니다.

PVD는 웨이퍼 위에 타겟 물질을 물리적으로 스퍼터링하여 고순도 박막을 증착하며, 이는 우수한 접착력과 전기적 신뢰성을 확보하여 현대 미세 회로의 완성도를 극대화하는 결정적인 기술입니다.

초미세 회로 구현을 위한 PVD 기술의 역할 및 전략적 우위

PVD (Physical Vapor Deposition) 공정은 현대 반도체 제조, 특히 나노미터 급 고집적 회로(IC) 구현에 있어 핵심적인 박막 형성 기술입니다. 이 기술은 회로 층간을 잇는 고성능 금속 배선(Interconnect)뿐만 아니라, 배선 재료의 확산을 차단하고 접착력을 높이는 확산 방지 장벽층(Diffusion Barrier Layer)을 결함 없이 증착하는 데 결정적인 역할을 수행합니다. PVD는 화학적 전구체를 사용하는 CVD와 달리, 고체 타겟 물질을 물리적으로 기화시켜 증착하는 방식이므로, 증착층의 순도와 밀도 제어에 절대적으로 유리합니다.

PVD가 미세공정에서 요구되는 특성

"초미세 패턴에서는 스텝 커버리지(Step Coverage)와 균일도(Uniformity)가 소자의 전기적 성능과 신뢰성을 직결하며, PVD는 특히 장벽층 형성에서 탁월한 직진성(Directionality)을 활용하여 홀(Hole) 내부의 바닥과 측면을 효과적으로 증착하는 데 기여합니다."

핵심적인 PVD의 기술적 우위

1. 최고 수준의 박막 순도 및 밀도: PVD는 진공 상태에서 타겟 물질을 플라즈마 스퍼터링하여 증착하므로, 화학 반응 부산물이나 불순물 유입이 극도로 제한됩니다. 이는 특히 저항이 낮은 구리(Cu) 배선 공정에서 순수 금속층의 형성을 보장하여 소자의 성능을 극대화합니다.
2. 강력한 박막-기판 접착력 (High Adhesion): 증착되는 입자들이 고에너지 상태로 기판에 충돌하여 물리적 결합을 강화합니다. 이 강력한 접착력은 후속 CMP(Chemical Mechanical Polishing)나 고온 어닐링 공정에서도 박막의 안정성을 유지시키며 소자 불량을 방지합니다.
3. 다양한 첨단 재료 증착 능력: 알루미늄, 구리 외에도, 확산을 막는 티타늄 질화물(TiN) 및 탄탈륨 질화물(TaN)과 같은 고융점 금속 화합물 박막을 안정적으로 형성할 수 있습니다. PVD는 타겟의 복잡한 합금 조성을 그대로 증착층에 옮기기 쉬워, 신소재 기반 반도체 개발에 유연하게 대응합니다.

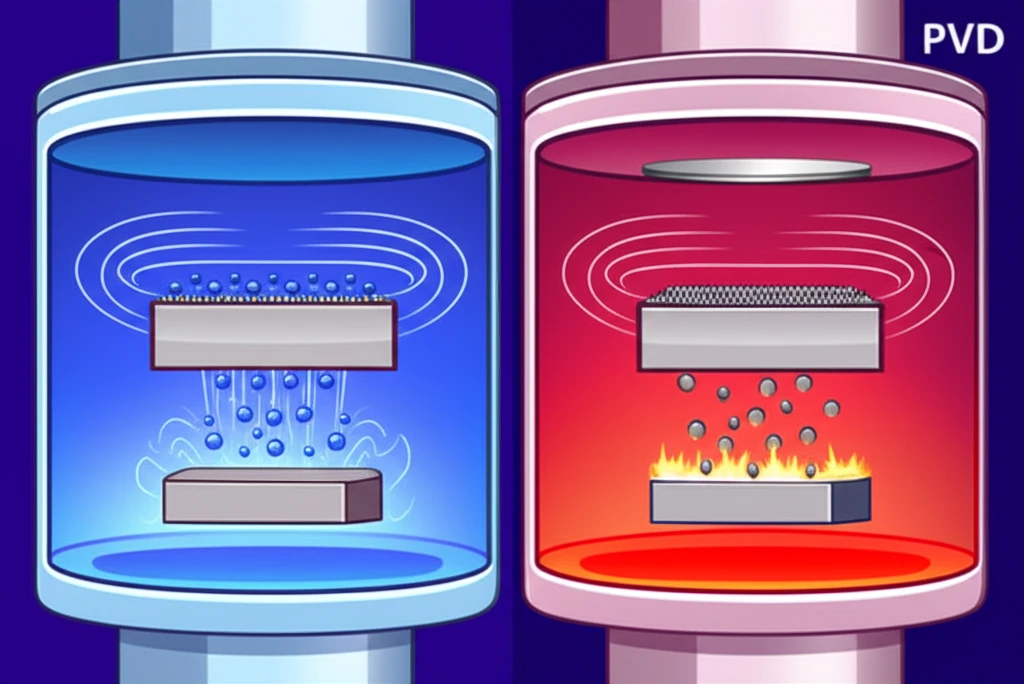

PVD의 핵심 원리: 반도체 박막 형성을 위한 스퍼터링과 증발 비교

PVD(Physical Vapor Deposition)는 타겟 물질을 기화시켜 웨이퍼에 증착하는 방식에 따라 크게 두 가지 기술로 분류되지만, 현대의 초미세 반도체 공정에서는 박막의 균일도와 제어 용이성이 뛰어난 스퍼터링(Sputtering) 방식이 압도적인 주류를 이루고 있습니다. 특히, 배리어 금속(Barrier Metal)이나 씨앗층(Seed Layer) 증착과 같이 높은 정밀도가 요구되는 핵심 공정에서 그 중요성이 더욱 강조됩니다.

스퍼터링 (Sputtering): 정밀 반도체 박막의 핵심 기술

스퍼터링은 진공 챔버 내에서 아르곤(Ar) 플라즈마를 생성하고, 이온화된 고에너지 입자가 음극(Target) 물질을 물리적으로 충돌시켜 원자를 튕겨내는 방식입니다. 이 기술의 핵심은 마그네트론(Magnetron)을 활용한 플라즈마 밀도 극대화에 있습니다. 자기장을 통해 전자를 타겟 주변에 가두면 이온화 효율이 높아져 증착 속도가 비약적으로 향상되며, 박막의 두께 균일도와 스텝 커버리지(Step Coverage)가 우수합니다. 이러한 특성 덕분에 알루미늄, 텅스텐 등 순수 금속뿐만 아니라 TiN, TaN 같은 합금 및 화합물 박막 증착에 최적화되어, 나노미터 단위의 정밀한 회로 구현에 필수적입니다.

증발 (Evaporation): 단순 금속 증착 및 제한적 활용

증발 방식은 타겟 물질에 전자빔(E-beam)이나 저항열을 직접 가해 물질을 고온에서 기화(Vaporization)시키는 원리입니다. 기화된 원자들이 웨이퍼로 직선 이동하여 증착됩니다. 이 방법은 장비 구조가 상대적으로 단순하고 증착 속도가 빠르지만, 입자의 에너지 및 방향성 제어가 어렵습니다. 따라서 박막의 치밀도가 낮고 스텝 커버리지 특성이 불리하여, 복잡하고 미세한 패턴이 요구되는 최신 반도체 공정보다는 비교적 낮은 정밀도의 광학 코팅이나 단순 금속층 증착에 주로 한정되어 활용됩니다.

반도체 PVD 공정의 성공은 박막의 특성을 좌우하는 스퍼터링 기술의 정교함에 달려 있으며, 이는 곧 마그네트론 효율 및 플라즈마 제어 기술의 발전으로 이어집니다.

초미세 Cu 배선 공정에서 PVD가 담당하는 결정적 역할과 기술적 난제 극복

PVD (물리 기상 증착) 기술은 7nm 이하의 초미세 노드에서 발생하는 RC 지연 및 전극 마이그레이션(Electro-migration) 문제를 해결하기 위한 구리(Cu) 배선 공정의 핵심입니다. 특히, 웨이퍼 상의 높은 종횡비(High Aspect Ratio, HAR) 구조에 박막을 균일하게 증착하는 '스텝 커버리지' 능력이 소자 성능과 신뢰성을 좌우합니다.

1. 확산 방지 장벽층 (Diffusion Barrier)의 임무와 Ta/TaN 계열

• 재료 선택: 구리의 치명적인 확산을 완벽하게 차단하기 위해 주로 탄탈륨(Ta) 및 질화탄탈륨(TaN) 계열의 고밀도 금속 및 금속 질화물 박막이 PVD로 증착됩니다.
• 균일 증착 난제: PVD는 수십 나노미터 두께의 장벽층을 좁은 트렌치 내벽에 밀도 높고(Dense), 핀홀 없는(Pinhole-free) 형태로 증착해야 하며, 이는 HAR 구조에서 가장 어려운 과제 중 하나입니다.

2. 후속 공정을 위한 나노 씨드층 (Seed Layer) 형성

1. 역할 정의: 구리 전기 도금(Electroplating)을 위한 초기 핵 생성 사이트(Nucleation Site)와 전류 경로를 제공하는 필수적인 역할입니다.
2. 품질 기준: PVD를 통해 증착되는 나노미터 두께의 구리(Cu) 씨드층은 후속 도금액의 충진 특성(Bottom-up Filling)과 최종 배선의 전기적 특성을 결정짓기 때문에, 결정립 크기와 표면 거칠기가 엄격하게 관리되어야 합니다.

"초미세 공정에서 PVD의 혁신은 Ionized PVD(I-PVD) 또는 HiPIMS(High Power Impulse Magnetron Sputtering)와 같은 이온화 기술을 적용하여, 증착되는 금속 원자를 강하게 이온화하고 전기장을 이용해 HAR 트렌치 깊은 곳까지 재료를 '밀어 넣어' Step Coverage를 획기적으로 개선하는 방향으로 진화하고 있습니다."

PVD의 한계와 고도화된 미래 증착 기술

반도체 집적도 향상에 따라 PVD의 고종횡비(HAR) 패턴 피복성 문제는 불가피한 한계로 지적됩니다. 증착 입자의 강한 직진성은 깊은 홀 내부의 Shadowing Effect를 유발하여 수율에 치명적일 수 있습니다.

이를 극복하고자, 원자층 정밀도의 ALD (Atomic Layer Deposition) 및 최적화된 I-PVD(Ionized PVD) 등 하이브리드 기술이 발전 중입니다. 하지만 PVD는 여전히 금속 배선 및 장벽층 증착 분야에서 높은 순도와 접착력을 바탕으로 확고한 기술적 위치를 고수할 것입니다.

전문가가 답하는 PVD 관련 궁금증 (FAQ)

Q1. PVD와 CVD의 가장 큰 기술적 차이점은 무엇이며, 각 공정이 반도체에서 담당하는 역할은 무엇인가요?

구분	PVD (물리적 증착)	CVD (화학적 증착)
원리	타겟 기화 후 입자 증착 (물리적)	가스 전구체 표면 반응 (화학적)
적용	금속 배선, 장벽층 (Ta, Ti)	산화막, 질화막 (절연체)

A. PVD는 타겟 물질을 물리적으로 증발시키거나 스퍼터링하여 웨이퍼에 박막을 쌓는 공정으로, 주로 높은 순도와 접착력이 요구되는 금속 박막(배선층, 장벽층) 형성에 활용됩니다. 반면, CVD는 기체 상태의 전구체가 웨이퍼 표면에서 화학적으로 반응 및 분해되어 박막을 형성하는 방식으로, 우수한 계단 피복성과 균일도가 필요한 절연막 형성에 주로 쓰입니다. 두 공정은 반도체 소자의 각 층을 구성하는 데 있어 상호 보완적인 필수 기술로 자리매김하고 있습니다.

Q2. 스퍼터링 공정에서 마그네트론을 사용하는 핵심적인 이유는 무엇이며, 어떤 공정 효율 향상 효과가 있나요?

A. 마그네트론은 타겟 주변에 영구 자석을 배치하여 자기장을 형성하고, 이 자기장이 플라즈마 내의 전자를 타겟 표면에 가두어 전자의 이동 거리를 나선형으로 극대화합니다. 이로 인해 전자가 불활성 가스(Ar)와 충돌하는 횟수가 비약적으로 증가하며, 낮은 압력에서도 플라즈마 밀도가 크게 상승하여 증착 속도(Deposition Rate)를 획기적으로 높입니다. 이는 공정 효율을 높일 뿐만 아니라, 낮은 온도에서 증착이 가능해져 웨이퍼의 열 손상을 최소화하는 장점이 있습니다. 또한, 안정적인 플라즈마 환경은 박막의 치밀도와 응력(Stress)을 정밀하게 제어할 수 있게 하여, 고품질의 박막을 대량 생산하는 데 결정적인 역할을 합니다.

Q3. 계단 피복성(Step Coverage)이 PVD의 고질적인 한계로 지적되는 원인과 극복 방법은 무엇인가요?

A. 계단 피복성은 웨이퍼 표면의 미세 단차 구조물에서 박막이 얼마나 균일하게 증착되는지를 나타내는 핵심 지표입니다. PVD는 증착 입자가 타겟에서 웨이퍼로 직진성(Line-of-Sight)을 띄고 이동하기 때문에, 깊고 좁은 고종횡비(High Aspect Ratio) 구조물 내부의 측벽에는 입자가 잘 도달하지 못해 박막 두께가 현저히 얇아지는 단점을 가집니다. 이는 후속 공정에서 회로의 단선(Open)이나 불필요한 저항 증가를 유발하여 소자의 신뢰성을 떨어뜨리는 주요 원인이 됩니다.

• 대응 기술: 입자의 직진성을 높이는 콜리메이터(Collimator) 사용, 증착 중 웨이퍼에 전압을 인가하는 바이어스 스퍼터링(Bias Sputtering) 등을 통해 입자의 방향성을 개선하여 피복성을 보완합니다.
