반도체 확산 공정 메커니즘과 불순물 도핑 및 산화막 형성

반도체 제조 8대 공정 중 하나인 '확산(Diffusion) 공정'은 순수한 실리콘 웨이퍼 내부에 특정 불순물(Dopant)을 주입하여 반도체로서의 전기적 생명력을 불어넣는 핵심 단계입니다.

본래 부도체에 가까운 실리콘은 이 과정을 거쳐 비로소 전도성을 조절할 수 있는 P형 또는 N형 반도체로 거듭나게 됩니다.

확산 공정의 핵심 메커니즘

확산은 고온의 환경에서 불순물 입자가 농도가 높은 곳에서 낮은 곳으로 이동하는 물리적 현상을 이용합니다. 현대 공정에서는 다음과 같은 가치를 제공합니다.

• 전도성 제어: 주입되는 불순물의 양에 따라 저항 값을 정밀하게 조절합니다.
• PN 접합 형성: 트랜지스터와 다이오드 작동의 기초가 되는 접합 구조를 만듭니다.
• 균일성 확보: 고온 로(Furnace) 내에서 다량의 웨이퍼에 균일한 특성을 부여합니다.

"확산 공정은 단순한 물질의 이동을 넘어, 실리콘이라는 도화지에 전기적 회로의 밑그림을 그리는 필수적인 연금술과 같습니다."

최근 미세 공정의 발달로 이온 주입(Ion Implantation) 방식이 혼용되고 있으나, Batch 타입의 대량 처리 능력과 깊은 확산 영역 형성이라는 측면에서 확산 공정은 여전히 독보적인 위치를 차지하고 있습니다.

고온의 열에너지를 이용한 불순물 침투의 물리학

반도체 소자가 원하는 전기적 특성을 갖추기 위해서는 붕소(B), 인(P), 비소(As)와 같은 불순물(Dopant)을 실리콘 웨이퍼 내부로 정밀하게 침투시켜야 합니다. 이 과정은 원자 단위에서 일어나는 치밀한 재배열과 에너지 교환의 결과물입니다.

열역학적 관점에서의 확산 메커니즘

확산 공정에서 가장 결정적인 변수는 '고온(High Temperature)' 환경의 조성입니다. 보통 800°C에서 1,200°C 사이의 극한의 열을 가하면, 실리콘 원자들의 열진동이 격렬해지면서 격자 구조 내에 에너지가 축적되고 원자가 이탈한 빈 공간(Vacancy)이 형성됩니다.

확산의 주요 경로 및 방식:

• 치환형 확산(Substitutional Diffusion): 불순물 원자가 실리콘 원자가 빠져나간 빈자리를 차지하며 단계적으로 이동합니다.
• 침입형 확산(Interstitial Diffusion): 불순물 원자가 격자 사이의 좁은 틈새를 타고 빠르게 이동합니다.

주요 불순물별 확산 및 도핑 특성

불순물 종류	반도체 타입	주요 특징
붕소 (B)	P-type	확산 속도가 빠르며 접합(Junction) 형성에 유리함
인 (P) / 비소 (As)	N-type	전도성이 우수하고 미세한 불순물 프로파일 구현에 적합

핵심 포인트: 확산 속도는 온도에 기하급수적으로 비례합니다. 1도 단위의 미세한 편차도 소자 성능에 치명적이므로, 시간과 온도를 최적으로 설계하여 원하는 깊이(Junction Depth)에 불순물을 안착시키는 것이 기술력의 핵심입니다.

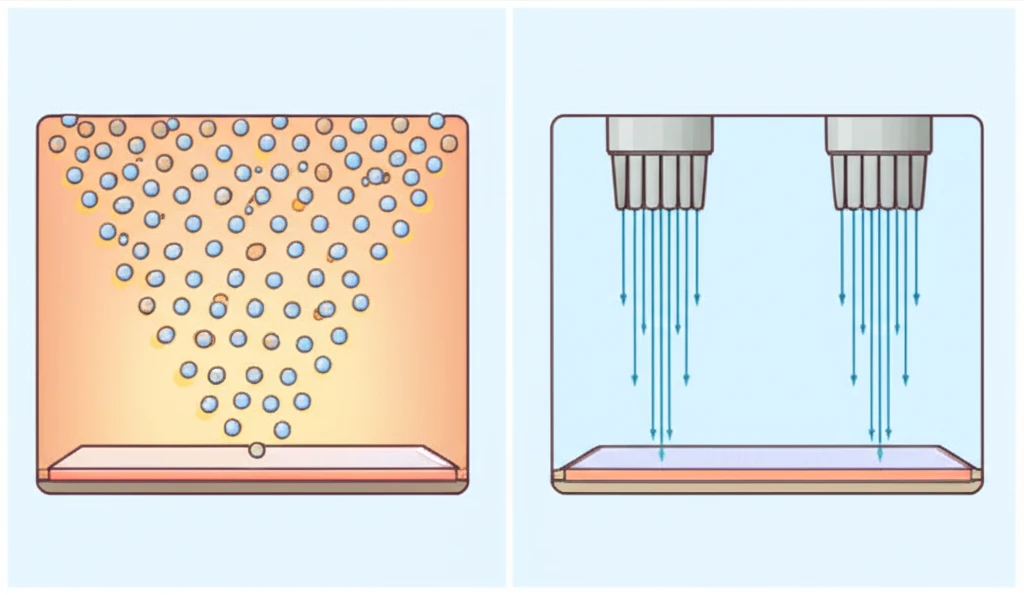

화학적 확산과 물리적 이온 주입의 기술적 선택

현대 반도체 공정은 나노 단위의 미세화가 가속화되면서 확산(Diffusion)과 이온 주입(Ion Implantation)의 역할을 철저히 분담하고 있습니다. 확산이 화학적 이동을 이용한다면, 이온 주입은 전기장 가속을 통한 물리적 충돌을 이용합니다.

구분	확산 공정 (Diffusion)	이온 주입 (Ion Implantation)
방식	화학적/열적 방식	물리적/전기적 방식
방향성	등방성 (수평/수직 확산)	비등방성 (직진성 우수)
정밀도	낮음 (고온 제어의 한계)	매우 높음 (농도/깊이 조절)
생산성	Batch 처리 (대량 처리)	Single Wafer (개별 처리)

기술적 선택의 기준

• 확산 공정: 대량의 웨이퍼를 동시에 처리하여 경제적입니다. 주로 넓은 면적의 균일한 막질 형성이나 웰(Well) 형성에 쓰입니다.
• 이온 주입: 미세 패턴 구현에 유리하나 격자 손상을 유발하므로 반드시 후속 열처리(Annealing)가 동반되어야 합니다.

확산로 내에서 이루어지는 절연막 형성과 표면 보호

확산로(Furnace)는 도핑뿐만 아니라 웨이퍼 표면에 정교한 산화막(SiO₂)을 형성하는 임무도 수행합니다. 이를 열산화(Thermal Oxidation)라고 하며, 외부 환경으로부터 소자를 보호하는 '단단한 갑옷'을 입히는 과정입니다.

열산화의 주요 역할

• 층간 절연: 회로 사이의 누설 전류를 차단합니다.
• 표면 보호: 오염 물질이나 습기로부터 실리콘 표면을 보호합니다.
• 식각 마스크: 후속 공정 시 특정 영역이 깎이지 않도록 보호합니다.

구분	건식 산화 (Dry)	습식 산화 (Wet)
반응원	순수 산소 (O₂)	수증기 (H₂O)
성장 속도	느림 (치밀함)	빠름 (두꺼움)
주요 용도	게이트 산화막	필드 산화막

나노 미세 공정 시대를 이끄는 차세대 열처리 기술

소자가 미세해지며 장시간 가열 방식은 인접 회로로의 불필요한 확산을 유발하게 되었습니다. 이를 해결하기 위해 RTP(Rapid Thermal Processing)와 같은 초단기 열처리 기술이 핵심으로 부상했습니다.

RTP 기술의 전략적 가치

• 초미세 접합: 필요한 깊이만큼만 정확히 주입하여 쇼트 채널 효과 방지
• 결함 복구: 이온 주입 후 손상된 격자를 순식간에 복구
• 열 예산 최소화: 고온 노출 시간을 단축하여 칩 신뢰성 향상

확산 공정에 대해 가장 많이 궁금해하는 질문들

Q1. 확산 공정을 거치면 웨이퍼의 성능이 향상되나요?

단순 성능 향상을 넘어 부도체인 실리콘을 '반도체'로 만드는 필수 과정입니다. 도핑 농도에 따라 속도와 효율이 결정되므로 매우 정밀하게 제어되어야 합니다.

Q2. 1,000°C 고온에서 웨이퍼가 손상되지는 않나요?

실리콘의 녹는점(1,414°C)보다 낮아 녹지는 않으나, 급격한 온도 변화는 열 응력 결함을 유발할 수 있습니다. 따라서 정교한 열 관리 기술(Thermal Management)이 핵심입니다.

Q3. 공정 시간이 길어질수록 좋은가요?

과도한 확산은 인접 소자 간 간섭을 유발해 불량을 만듭니다. 설계 의도에 맞게 온도, 시간, 농도 구배라는 3대 변수를 엄격히 통제해야 합니다.
