현대 반도체의 중추인 MOSFET 구조에서 게이트 산화막(Gate Oxide)은 전극과 채널 사이를 엄격히 분리하는 핵심 절연층입니다. 이는 단순한 벽을 넘어, 전압에 따른 전하의 흐름을 정밀하게 제어하는 '게이트'의 핵심 기능을 실현하며 공정 미세화의 한계를 결정짓는 물리적 토대가 됩니다.
트랜지스터가 '스위치' 역할을 수행할 때, 게이트의 전기가 채널로 직접 흘러 들어가지 않도록 막아주는 것이 이 막의 핵심 임무입니다. 미세 공정의 성패를 좌우하는 결정적인 요소로서, 게이트 산화막은 나노미터 단위의 아주 얇은 두께만으로 소자의 생사여탈권을 쥐고 있습니다.
1. 게이트 산화막의 본질과 핵심 메커니즘
게이트 산화막은 절연(Insulation)과 전계(Electric Field) 형성이라는 이질적인 두 임무를 동시에 수행합니다. 게이트 전압을 통해 채널 내 캐리어 농도를 정밀하게 제어하여 소자를 구동하는 동시에, 원치 않는 전류 흐름을 차단하는 역할을 합니다.
산화막의 3대 핵심 역할
- 완벽한 절연: 게이트 전극으로부터 채널로 흐를 수 있는 누설 전류를 물리적으로 차단하여 전력 효율을 높입니다.
- 고효율 전계 형성: 산화막이 얇을수록 전계를 강력하게 투사하여 채널 형성 속도를 높이고 데이터 처리 속도를 가속합니다.
- 신뢰성 확보: 고온 및 고전압의 극한 환경에서도 절연 파괴 없이 전기적 특성을 안정적으로 유지합니다.
"게이트 산화막은 트랜지스터가 '스위치'로서 완벽한 On/Off 동작을 수행하게 만드는 결정적인 수문장입니다."
2. 미세 공정의 난제: 양자 터널링과 누설 전류

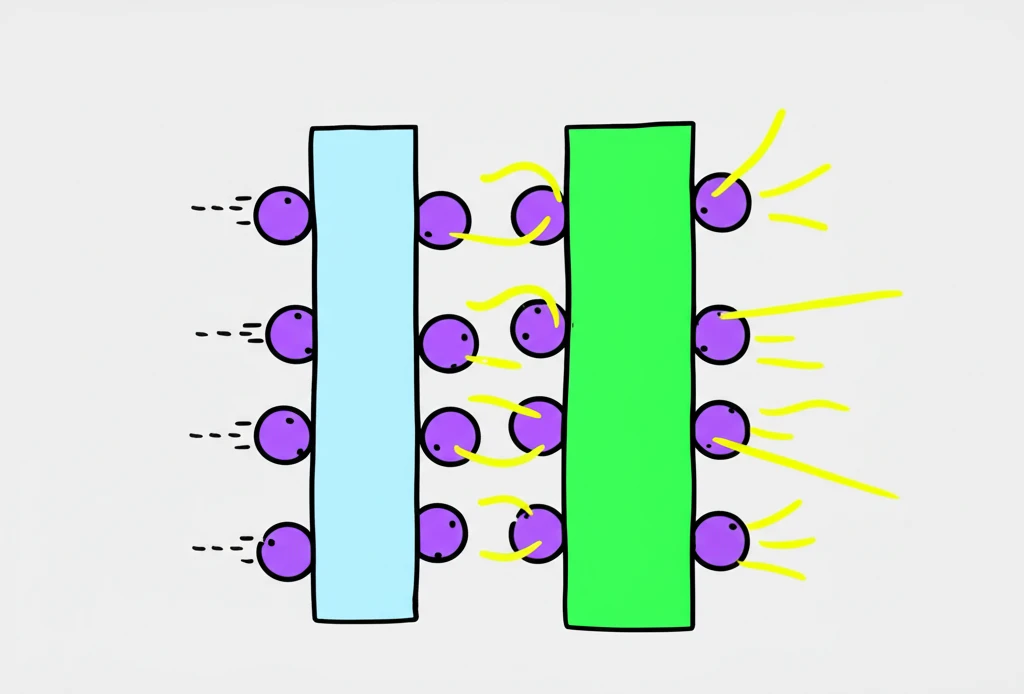

최근 반도체 공정이 5nm, 3nm 이하로 진입하면서 기존에 사용되던 이산화규소(SiO_2) 산화막은 물리적 한계에 봉착했습니다. 두께가 원자 몇 개 층 수준으로 얇아지면서, 전자가 절연체를 뚫고 지나가는 양자 터널링(Quantum Tunneling) 현상이 발생하기 시작했기 때문입니다.
왜 누설 전류가 치명적인가?
- 전력 소비 급증: 트랜지스터가 꺼진 상태에서도 전류가 흘러 배터리 소모를 가속합니다.
- 열적 불안정성: 누설 전류로 인한 발열은 회로의 신뢰성을 떨어뜨리고 수명을 단축시킵니다.
- 제어력 상실: 게이트가 채널의 온/오프를 정밀하게 제어하지 못해 연산 오류를 유발할 수 있습니다.
과거에는 막을 얇게 만드는 것이 기술력이었으나, 이제는 전기적 등가 두께(EOT)를 유지하면서도 전자의 흐름을 차단해야 하는 모순적 과제를 해결해야 합니다.
3. 누설 전류의 해법: High-k 소재와 기술 혁신
물리적 한계를 극복하기 위해 등장한 혁신이 바로 High-k(고유전율) 소재입니다. 하프늄(Hf)이나 알루미늄(Al) 계열의 산화물을 사용하면 물리적으로는 두껍게 유지하여 터널링을 막으면서도, 전기적으로는 매우 얇은 산화막과 동일한 성능을 낼 수 있습니다.
현재 최신 공정에서는 이 High-k 절연막과 금속 게이트를 결합한 HKMG(High-k Metal Gate) 공정이 표준으로 자리 잡았습니다. 이는 스마트폰 AP와 고성능 서버용 CPU의 고효율 성능을 가능케 하는 핵심 동력입니다.
| 구분 | 이산화규소 (SiO_2) | 하프늄 산화물 (HfO_2) |
|---|---|---|
| 유전율 (k) | 약 3.9 | 약 25 이상 |
| 물리적 두께 | 매우 얇음 (터널링 위험) | 상대적으로 두꺼움 (안정적) |
4. 소재 공학의 집합체로서 그리는 반도체의 미래
게이트 산화막의 진화는 멈추지 않습니다. 이제 기술의 초점은 구조적 진화로 이동하고 있습니다. 기존 FinFET 공정의 한계를 넘어 채널의 4면을 모두 감싸는 GAA(Gate-All-Around) 구조가 도입됨에 따라, 산화막 증착 기술 역시 원자층 증착(ALD) 방식으로 정밀화되고 있습니다.
차세대 게이트 기술 패러다임 변화:
- 구조적 진화: 3면 제어(FinFET) → 4면 전방위 제어(GAA/Nanosheet)
- 공정 정밀도: 열 산화 방식 → 원자 수준의 균일도를 보장하는 정밀 ALD 증착
- 신소재 탐색: 유전율을 극대화하면서 계면 결함을 최소화하는 다성분계 신산화물 연구
결국 반도체 산업의 성패는 원자 수준의 산화막 두께를 얼마나 균일하게 유지하며 최적의 전기적 특성을 확보하느냐에 달려 있습니다.
궁금증 해결: 게이트 산화막 FAQ
Q1. 게이트 산화막이 두꺼우면 무조건 좋은 것 아닌가요?
아닙니다. 산화막이 너무 두꺼워지면 게이트 전압이 채널까지 충분히 전달되지 않아 구동 속도가 느려집니다. 반면 너무 얇으면 터널링 현상으로 누설 전류가 생깁니다. 이 사이의 최적점을 찾는 것이 핵심 기술력입니다.
Q2. 산화막 손상이 발생하면 소자에 어떤 영향이 있나요?
절연 파괴(Breakdown)가 일어나면 스위치 기능을 상실합니다. 이는 누설 전류 급증, 문턱 전압 변동을 초래하며 결국 칩 전체의 불량으로 이어지는 치명적인 결과를 낳습니다.
Q3. 왜 예전에는 SiO_2만 썼나요?
실리콘 기판 위에서 자연적으로 성장이 가능하고 계면 특성이 매우 안정적이기 때문입니다. 하지만 미세 공정이 가속화되면서 물리적 한계를 극복하기 위해 현재는 하프늄 기반의 High-k 물질을 표준으로 사용합니다.
"게이트 산화막의 혁신은 인공지능과 데이터 센터 등 미래 IT 기기의 성능을 견인하는 열쇠가 될 것입니다."
