반도체 금속배선(Metallization) 공정은 웨이퍼 위에 형성된 수많은 트랜지스터와 개별 소자들을 유기적으로 연결하여 회로의 기능을 완성하는 핵심 단계입니다.
아무리 뛰어난 연산 능력을 갖춘 소자를 설계했더라도, 이들을 잇는 '정보의 고속도로'인 배선이 부실하면 신호 전달 지연과 전력 손실이 발생하여 칩 전체의 성능이 저하될 수밖에 없습니다.
최근 미세 공정이 가속화될수록 소자 자체의 성능보다 배선에서 발생하는 저항과 신뢰성 문제가 반도체 성능 향상의 주요 병목 현상으로 부상하고 있습니다.
금속배선 구조의 핵심 요구사항
효율적인 배선 시스템을 구축하기 위해서는 세 가지 핵심 조건을 충족해야 합니다.
- 저저항 특성: 신호 지연(RC Delay)을 최소화하기 위한 고순도 전도체 사용
- 높은 신뢰성: 일렉트로마이그레이션(EM) 현상에 견디는 견고한 구조
- 열적 안정성: 고온 공정 및 동작 환경에서도 변형되지 않는 재료 특성
나노미터 단위의 초미세화가 진행됨에 따라 기존의 알루미늄을 넘어 구리(Cu)와 코발트(Co), 루테늄(Ru) 등을 활용한 다층 배선 구조가 도입되고 있으며, 이는 차세대 반도체의 핵심 경쟁력으로 자리 잡고 있습니다.
알루미늄 시대의 종말과 구리 배선의 등장
과거 반도체 배선의 주역은 알루미늄(Al)이었습니다. 실리콘 산화막과의 접착력이 우수하고 미세 패턴 형성이 용이하다는 공정상의 이점 덕분에 수십 년간 표준으로 자리 잡았습니다.
그러나 공정 미세화가 0.18마이크로미터(μm) 이하로 내려가면서 알루미늄은 물리적 한계에 봉착하게 되었습니다. 이제 반도체의 속도는 트랜지스터 성능보다 금속 배선의 신호 전달 효율에 의해 결정되는 시대로 진입했기 때문입니다.
알루미늄 배선의 결정적 한계
반도체가 고성능화될수록 배선의 폭은 좁아지고 층수는 높아집니다. 이 과정에서 알루미늄은 두 가지 치명적인 문제를 드러냈습니다. 첫째는 RC 지연(RC Delay)의 심화입니다. 알루미늄은 구리보다 전기 저항이 약 40% 정도 높아 신호 전달 속도를 급격히 떨어뜨립니다.
둘째는 일렉트로마이그레이션(EM) 취약성입니다. 높은 전류 밀도에서 이동하는 전자가 금속 원자를 밀어내어 배선이 끊어지는 현상으로, 원자 간 결합력이 약한 알루미늄은 미세 공정에서 수명 문제를 야기했습니다.
주요 금속 배선 재료 특성 비교
| 특성 | 알루미늄(Al) | 구리(Cu) |
|---|---|---|
| 비저항 (μΩ·cm) | 2.65 | 1.67 |
| 녹는점 (℃) | 660 | 1,085 |
| EM 저항성 | 낮음 | 매우 높음 |
1997년 IBM이 구리 배선 공정 도입에 성공하며 대전환이 일어났습니다. 구리는 식각이 어렵다는 단점이 있어 절연막에 홈을 먼저 파고 구리를 채워 넣는 다마신(Damascene) 공정을 통해 오늘날 첨단 반도체의 핵심 인프라가 되었습니다.
수직으로 쌓아 올린 다층 배선과 비아의 진화

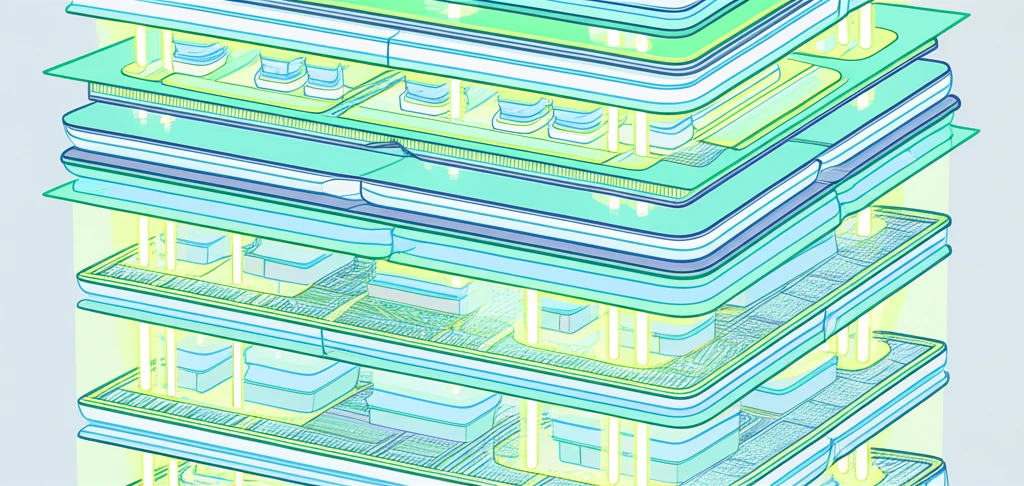

최신 반도체는 평면적인 연결의 한계를 극복하기 위해 수십 층의 고층 빌딩과 같은 다층 배선(Multi-level Interconnect) 구조를 채택하고 있습니다.
하부 층은 트랜지스터와 직접 연결되어 매우 미세한 패턴을 형성하며, 상부 층은 전력 공급과 외부 인터페이스를 위해 굵고 저항이 낮은 통로 역할을 수행합니다.
핵심 구성 요소 및 기술적 진보
- BEOL (Back-End-Of-Line): 트랜지스터 형성 이후 이를 연결하는 금속 배선을 적층하는 전 과정입니다.
- Via (비아): 서로 다른 층의 배선을 수직으로 잇는 '엘리베이터' 통로로, 비아의 저항을 최소화하는 것이 성능의 관건입니다.
- 절연막 (Low-k): 배선 사이의 신호 간섭(Crosstalk)을 방지하기 위해 유전율이 낮은 특수 물질을 사용합니다.
기술적 통찰: 배선 구조의 고도화
| 구분 | 하부 배선 (Lower Layers) | 상부 배선 (Upper Layers) |
|---|---|---|
| 주요 역할 | 로직 소자 간 미세 연결 | 전력 공급 및 외부 입출력 |
| 패턴 밀도 | 매우 높음 (초미세 공정) | 낮음 (두꺼운 배선) |
수직 구조의 최적화는 단순히 층을 쌓는 것을 넘어, 칩 전체의 열 방출 효율과 신호 전달 속도를 결정짓는 집적도의 핵심 요소입니다.
3nm 공정의 한계 돌파: 루테늄과 신소재 기술
반도체가 3nm 이하의 초미세 공정으로 진입함에 따라 구리(Cu) 배선 역시 물리적 한계에 직면했습니다. 구리 배선은 소재 확산을 막기 위한 확산 방지막(Barrier metal)이 필수적인데, 배선 폭이 너무 좁아지다 보니 방지막이 차지하는 부피 때문에 실제 전류가 흐르는 구리 면적이 급감하는 현상이 발생하고 있습니다.
금속배선 공정의 주요 과제
- 사이즈 효과: 선폭 감소에 따른 전자 산란 증가로 비저항 급증
- 방지막 두께 한계: 탄탈륨(Ta) 등 방지막 층의 부피 점유 문제
- EM 저항성 유지: 고밀도 전류 환경에서의 안정성 확보
이러한 한계를 극복하기 위해 루테늄(Ru)과 코발트(Co)가 부상하고 있습니다. 특히 루테늄은 확산 방지막 없이도 사용이 가능하거나 극박의 층으로 구현할 수 있어, 한정된 공간 내 금속 점유율을 극대화함으로써 유효 저항을 획기적으로 낮출 수 있습니다.
| 특성 비교 | 구리(Cu) | 루테늄(Ru) | 코발트(Co) |
|---|---|---|---|
| 확산 방지막 필요성 | 필수 (두꺼움) | 불필요/초박막 | 얇은 층 필요 |
| 미세 배선 저항 효율 | 낮음 (급증) | 매우 높음 | 높음 |
| 화학적 안정성 | 산화에 취약 | 매우 우수 | 양호 |
더 나아가 탄소 나노튜브(CNT)나 그래핀을 접목하는 하이브리드 구조는 열 관리와 전기적 특성을 동시에 잡을 수 있는 차세대 솔루션으로 주목받고 있습니다.
금속배선 기술이 좌우하는 칩의 미래
현재 구리 다마신 구조가 주류지만, 효율적인 배선 설계는 향후 AI 및 HPC 칩의 성능을 좌우하는 결정적인 차별화 요소가 될 것입니다.
핵심 기술 전환 포인트
- 신소재 도입: 구리 한계 극복을 위한 루테늄(Ru), 몰리브덴(Mo) 연구
- 구조적 혁신: 3D 적층 배선 최적화 및 하이-K 절연막
- 전력 무결성: 후면 전력 공급(BSPDN) 기술 채택
차세대 금속배선 주요 지표 비교
| 구분 | 기존 구리(Cu) | 차세대 소재(Ru/Mo) |
|---|---|---|
| 미세화 대응력 | 2nm 이하에서 저항 급증 | 초미세 선폭에서도 낮은 저항 유지 |
| 신뢰성 | EM 현상에 비교적 취약 | 높은 열적/기계적 안정성 확보 |
결론적으로 반도체 금속배선은 단순히 전기를 전달하는 통로를 넘어, 데이터 처리량(Throughput)을 극대화하는 핵심 전략 자산으로 진화하고 있습니다.
자주 묻는 질문 (FAQ)
Q: 구리가 우수한 전도체임에도 초기 공정에서 제외되었던 이유는?
A: 구리는 전기 저항이 낮지만 실리콘 내부로 매우 빠르게 확산되어 소자 특성을 파괴하기 때문입니다. 이를 해결하기 위한 확산 방지막과 다마신 공법이 완성된 후에야 알루미늄을 대체할 수 있었습니다.
Q: 7nm 이하 공정에서 배선 저항 문제는 어떻게 해결하나요?
A: 단면 구조를 사다리꼴로 설계하여 통로를 확보하거나, 루테늄 등 신규 재료 도입을 검토합니다. 또한 절연체 사이에 에어 갭(Air Gap)을 형성하여 기생 정전 용량을 줄이는 등의 첨단 기술이 동원되고 있습니다.
※ 현재 업계는 3nm 공정을 넘어 '백사이드 파워 딜리버리(BSPDN)'와 같은 혁신적인 구조를 통해 전력 효율 문제를 근본적으로 해결하려 노력 중입니다.
