알루미늄 한계 극복을 위한 구리 배선과 다마신 공정 원리

반도체 미세화가 5nm 이하의 초미세 영역으로 진입하면서 기존 알루미늄(Al) 배선은 물리적 한계에 봉착했습니다. 선 폭이 좁아짐에 따라 급격히 증가하는 전기 저항과 높은 전류 밀도에서 발생하는 전자 이동(Electromigration) 현상은 소자의 신뢰성을 위협하는 단선 문제의 주원인이 되었습니다.

이러한 한계를 극복하기 위해 도입된 구리(Cu) 배선은 고성능 반도체 구현의 필수 요소가 되었습니다. 소재의 변화는 단순히 저항을 낮추는 것에 그치지 않고, 반도체 제조 공정 전체의 패러다임을 바꾸는 혁신을 불러일으켰습니다.

알루미늄의 한계를 넘어 구리 시대로의 전환

구리 배선은 알루미늄 대비 약 40% 낮은 저항과 우수한 열전도율을 자랑합니다. 이는 고속 동작 시 발생하는 발열 문제를 효과적으로 억제하며 전력 효율을 극대화하는 핵심 요인입니다.

핵심 인사이트: 구리는 비저항이 낮아 신호 지연(RC Delay)을 최소화하며, 녹는점이 높아 고전류 환경에서도 뛰어난 안정성을 보입니다.

알루미늄 vs 구리 주요 특성 비교

특성	알루미늄(Al)	구리(Cu)
비저항 (μΩ·cm)	2.7	1.7
녹는점 (°C)	660	1,085
EM 저항성	낮음	매우 높음

"구리 배선의 도입은 단순한 소재 교체를 넘어, 다마신(Damascene) 공정이라는 혁신적인 제조 패러다임의 전환을 의미합니다."

하지만 구리는 절연막 내부로 확산하려는 성질이 강해 이를 막기 위한 확산 방지막(Barrier Metal) 형성이 필수적입니다. 현대 반도체 제조 공정에서는 이러한 복잡한 단계를 거쳐 성능과 안정성을 모두 확보하고 있습니다.

식각 대신 선택한 역발상, 다마신(Damascene) 공법

일반적인 금속 공정은 금속을 먼저 증착한 뒤 깎아내는 '식각' 방식을 사용합니다. 그러나 구리(Cu)는 화학적으로 매우 안정적이며 휘발성 화합물을 만들기 어려워 기존 건식 식각으로는 정밀 패턴 구현이 불가능합니다.

이를 해결하기 위해 도입된 다마신 공정은 깎아낼 수 없다면 미리 파놓은 홈에 채우겠다는 역발상에서 시작되었습니다.

[기존 공정 vs 다마신 공정 비교]

구분	일반 금속 공정(알루미늄)	다마신 공정(구리)
방식	증착 후 식각 (Subtract)	형틀 제작 후 매립 (Inlay)
핵심 기술	RIE (반응성 이온 식각)	Electroplating & CMP

다마신 공정의 정교한 4단계

• 트렌치 형성: 절연막에 배선이 들어갈 정교한 홈을 먼저 식각합니다.
• 확산 방지막(Barrier) 증착: 구리 원자의 침투를 막기 위해 탄탈륨(Ta) 등을 얇게 입힙니다.
• 구리 채움(Electroplating): 전기도금 방식으로 미세 트렌치 내부를 빈틈없이 채웁니다.
• 화학 기계적 평탄화(CMP): 과하게 채워진 구리를 연마하여 표면을 매끄럽게 정리합니다.

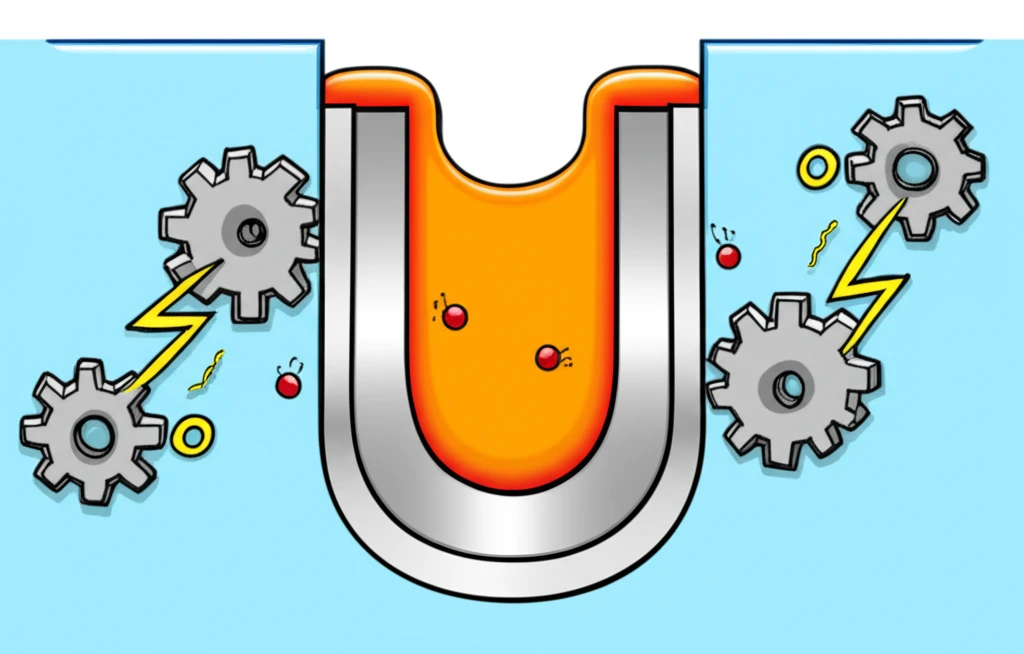

오염 방지와 접착력을 위한 방패, 배리어 메탈

구리는 실리콘(Si)이나 절연막(SiO2) 내부로 매우 빠르게 확산되는 치명적인 성질이 있습니다. 만약 구리 원자가 소자 내부로 침투하면 누설 전류를 발생시켜 전체 시스템을 파괴하게 됩니다.

배리어 메탈의 핵심 요건

일반적으로 탄탈륨(Ta)과 질화탄탈륨(TaN)이 이중층 구조로 사용됩니다. 이들은 구리 원자의 이동을 물리적으로 봉쇄하고, 금속과 비금속 사이의 접착력을 강화하는 교량 역할을 수행합니다.

전문가 인사이트: 최근 7nm 이하 공정에서는 더욱 얇은 박막을 위해 ALD(원자층 증착) 기술이 필수적으로 도입되고 있습니다.

빈틈없는 채우기와 정밀 평탄화, 전해 도금과 CMP

좁고 깊은 트렌치 내부를 채우기 위해 전해 도금(Electroplating) 방식을 사용합니다. 이는 증착 방식보다 속도가 빠르고, 복잡한 구조에서도 빈틈(Void) 없이 상향식 채우기(Bottom-up filling)를 가능케 합니다.

표면의 거울 같은 완성, CMP 공정

도금 후에는 불규칙하게 남은 구리를 제거해야 합니다. CMP(Chemical Mechanical Polishing)는 화학적 부식과 기계적 마찰을 동시에 이용해 표면을 거울처럼 매끄럽게 깎아내어 다층 배선 구조를 가능하게 합니다.

구분	전해 도금(ECP)	CMP 연마
핵심 역할	배선 경로 내 구리 매립	과잉 구리 제거 및 평탄화
기술 특징	Bottom-up 성장	화학+기계적 복합 연마

나노 공정의 진화와 차세대 배선 기술의 미래

구리 배선은 수십 년간 집적도 향상의 핵심이었으나, 3nm 이하 공정에서는 사이즈 효과로 인한 저항 증가라는 한계에 직면해 있습니다. 이를 극복하기 위해 코발트(Co)나 루테늄(Ru) 같은 신소재 도입과 그래핀 라이너 연구가 활발히 진행 중입니다.

미래의 배선 공정은 단순 소재 교체를 넘어, 패키징 기술과의 융합을 통해 데이터 병목 현상을 해결하는 방향으로 진화하여 반도체 초격차를 유지하는 열쇠가 될 것입니다.

공정 이해를 돕는 FAQ

Q: 구리 공정에서 가장 큰 기술적 난관은?

A: '빈틈없는 채우기'입니다. 종횡비가 높아지면 입구만 막히는 현상이 생기는데, 이를 방지하기 위해 화학 첨가제를 활용한 상향식 채우기 기술을 적용합니다.

Q: CMP 공정 후 세정이 왜 중요한가요?

A: 구리는 산화가 빠르고 잔여물이 남을 경우 부식이나 신호 간섭을 초래합니다. 포스트 CMP 세정은 나노 입자까지 제거하여 신뢰성을 확보하는 필수 단계입니다.
