초미세 반도체 공정 배선 저항 해결을 위한 루테늄 소재 도입

29han 2026. 1. 23. 13:53

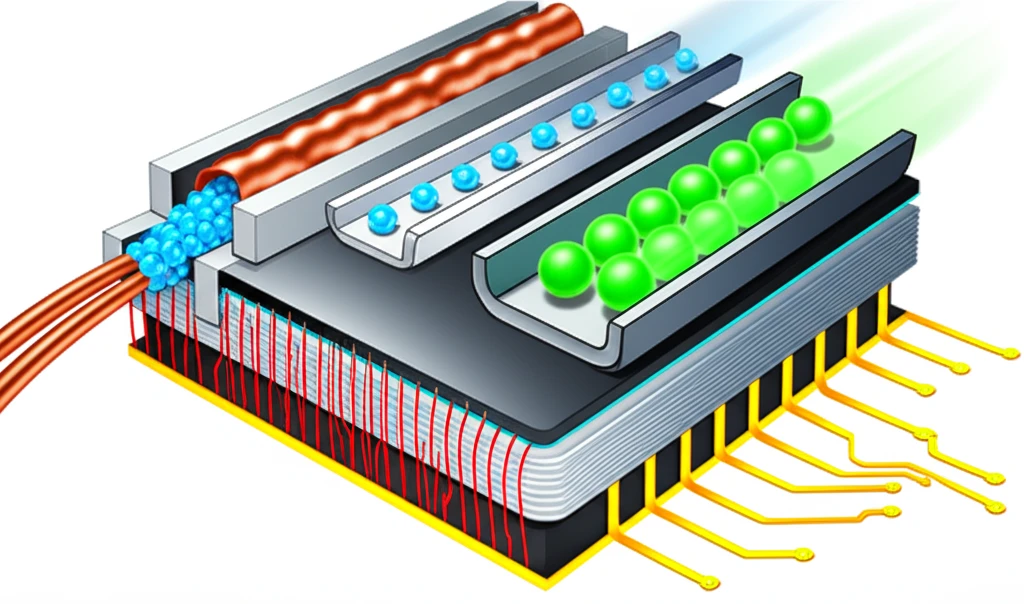

초미세 반도체 공정 배선 저항 해결을..

반도체 산업이 3nm 이하의 초미세 공정으로 진입함에 따라, 트랜지스터 자체의 스위칭 성능 개선보다 더 시급하고 치명적인 과제가 부상했습니다. 바로 전력을 공급하고 신호를 전달하는 '배선 저항(Resistance)' 문제입니다.

회로 선폭이 원자 수준에 가까워지면서 전자가 이동하는 통로가 극도로 좁아져, 칩 전체의 성능 발휘를 가로막는 거대한 장벽이 되고 있습니다. 이제 반도체 미세화의 승부처는 트랜지스터 내부가 아니라, 그들을 잇는 '길(Interconnect)'의 효율성에 달려 있습니다.

배선 저항 급증의 주요 원인

  • 표면 산란(Surface Scattering): 선폭이 좁아져 전자가 배선 벽면에 충돌하며 에너지 손실 발생
  • 입계 산란(Grain Boundary Scattering): 구리 결정 알갱이 경계면에서 전자의 이동성 저하
  • 단면적 감소: 선폭 축소에 따른 직접적인 저항(R=ρL/A) 수치 상승

주요 공정별 배선 저항 영향 비교

구분 기존 공정 (7nm 이상) 초미세 공정 (3nm 이하)
주요 병목 트랜지스터 게이트 성능 금속 배선 저항 및 RC 지연
전력 소모 비중 상대적 낮음 급격한 열 발생 및 전력 저하

선폭 축소에 따른 물리적 저항 증가의 메커니즘

물리 법칙에 따라 금속 배선의 저항(R)은 단면적(A)에 반비례하므로, 단순히 선폭이 절반으로 줄어들면 이론적인 저항은 2배 이상 증가해야 합니다. 하지만 실제 현장에서는 전자의 흐름을 방해하는 추가적인 물리 현상이 결합되어 저항 증가폭이 기하급수적으로 커지는 '저항의 벽' 문제에 직면해 있습니다.

초미세 배선에서의 주요 저항 증가 요인

전자의 평균 자유 행로(Mean Free Path)가 배선 크기보다 커지면서 발생하는 현상들입니다.

  • 표면 산란: 전자가 좁은 배선 경로의 벽면에 부딪히며 진행 방향을 잃고 에너지를 소모합니다.
  • 결정립계 산란: 구리를 구성하는 결정 입자 사이의 경계면이 장애물로 작용합니다.
  • 배리어 비중 확대: 구리 확산을 막기 위한 비전도성 라이너가 차지하는 면적이 상대적으로 커집니다.
"선폭이 10nm 이하로 축소될 경우, 구리 배선의 저항은 벌크(Bulk) 상태 대비 최대 수십 배까지 급증할 수 있습니다."

공정 미세화에 따른 배선 유효 면적 변화

공정 세대 배리어/라이너 두께 순수 구리(Cu) 점유율 상대적 저항값
Legacy (28nm) 상대적 낮음 약 90% 이상 1.0x (기준)
Advanced (7nm) 공정 한계 도달 약 70% 수준 ~3.5x 증가
Ultra-Fine (3nm 이하) 최소 두께 유지 필수 50% 미만 위험 ~10x 이상 급증

구리(Cu)의 한계를 넘는 신소재와 구조적 혁신

기존 구리 배선은 확산 방지막(Barrier)이 차지하는 면적 때문에 실제 전류가 흐르는 유효 면적이 줄어드는 보틀넥 현상이 심각합니다. 업계는 이를 해결하기 위해 소재의 교체와 설계 패러다임의 전환을 동시에 추진하고 있습니다.

초미세 반도체 공정 배선 저항 해결을..

1. 차세대 금속 소재(Alternative Metals)의 도입

구리를 대체할 차세대 후보군으로 루테늄(Ru)몰리브덴(Mo)이 부상하고 있습니다.

  • 배리어리스(Barrier-less) 증착: 구리와 달리 주변으로 확산되지 않아 두꺼운 방지막이 필요 없습니다.
  • 유효 단면적 확보: 방지막 공간을 금속이 채워 실제 전류 통로를 넓힙니다.
  • 신뢰성 강화: EM(일렉트로 마이그레이션) 현상에 강해 소자 수명이 늘어납니다.

2. BSPDN(Backside Power Delivery Network) 구조의 대전환

구조적으로는 전력 배선을 웨이퍼 뒷면에 배치하는 'BSPDN(후면 전력 공급 네트워크)'이 핵심입니다. 기존 전면 공급 방식과 비교해 전력 공급 경로를 단순화함으로써 전압 강하(IR Drop) 현상을 획기적으로 개선할 수 있습니다.

배선 저항이 사용자 경험에 미치는 실질적 영향

반도체 칩 내부의 배선 저항은 초고성능 프로세서의 잠재력을 억제하는 '보이지 않는 사슬'과 같습니다. 이는 우리가 사용하는 기기의 발열과 속도에 직접적인 영향을 미칩니다.

  • 배터리 효율 저하: 에너지가 신호 전달 대신 열로 손실되어 배터리가 빨리 소모됩니다.
  • 쓰로틀링 발생: 배선 열로 인해 칩 온도가 높아지면 기기 보호를 위해 성능을 강제로 낮추게 됩니다.
  • RC Delay: 신호 전달이 늦어지면서 클럭 속도 향상이 제한되고 연산 속도가 정체됩니다.
핵심 인사이트: 배선 단면적이 줄어 저항(R)이 늘고, 간격이 좁아져 정전용량(C)이 커지면 전체적인 RC 시상수가 증가합니다. 이는 곧 데이터 처리의 물리적 한계로 직결됩니다.

소재와 구조의 대전환을 통한 기술 주도권 확보

결론적으로, 급증하는 AI 연산 수요를 감당하기 위해서는 소재의 근본적인 혁명과 구조적 패러다임의 전환이 필수적입니다. 루테늄 소재와 후면 전력 기술을 선점하는 기업이 미래 초고성능·저전력 반도체 시장의 주도권을 쥐게 될 것입니다.

배선 저항 기술 관련 자주 묻는 질문

Q1. 왜 은(Ag)처럼 저항이 더 낮은 금속을 쓰지 않나요?

은(Ag)은 저항은 낮지만 강한 확산성 때문에 누설 전류를 유발하고 소자를 파괴할 위험이 큽니다. 또한 가공이 까다롭고 비용이 높아 양산에는 적합하지 않습니다.


Q2. 저항 문제가 해결되면 성능이 얼마나 좋아지나요?

저항이 20~30% 개선될 경우, 공정 세대를 앞당기지 않고도 비약적인 전력 효율과 연산 속도 향상을 기대할 수 있습니다. 특히 5GHz 이상의 고주파 구현이 용이해집니다.


Q3. 루테늄(Ru) 배선은 언제쯤 상용화되나요?

주요 파운드리 기업들은 2nm 이하 공정부터 도입을 검토 중이며, 수년 내 고성능 컴퓨팅(HPC) 제품군부터 순차적으로 적용될 전망입니다.
