반도체 미세공정이 3nm 이하로 진입하며 회로 간격이 극도로 좁아짐에 따라, 기존 절연막의 물리적 한계가 고성능 칩 구현의 발목을 잡고 있습니다. 특히 소자 간 거리가 좁아질 때 발생하는 간섭 현상(Crosstalk)과 금속 배선의 저항 및 커패시턴스 증가로 인한 신호 지연(RC Delay)은 반드시 해결해야 할 과제입니다.
전력 소모를 줄이고 데이터 처리 속도를 높이기 위해서는 전자가 흐르는 길 사이의 간섭을 막아주는 혁신적인 소재 도입이 필수적입니다. 이러한 배경 속에서 저유전율(Low-k) 재료는 차세대 반도체의 성능을 결정짓는 핵심 변수로 자리 잡았습니다. 단순히 회로를 작게 만드는 것을 넘어, 소재의 혁신을 통해 물리적 한계를 정면으로 돌파하고 있는 것입니다.
- 회로 간 기생 정전 용량을 낮추어 신호 왜곡 방지
- 에너지 효율을 극대화하여 저전력 반도체 구현
- 고주파 대역에서의 열 발생 및 에너지 손실 저감
기존 소재(SiO₂)와 저유전율(Low-k) 재료 비교
| 구분 | 기존 산화막(SiO₂) | 저유전율 재료(Low-k) |
|---|---|---|
| 유전율 (k) | 약 3.9 ~ 4.2 | 3.0 이하 (초저유전체 포함) |
| 주요 특징 | 공정 안정성 높음 | 신호 간섭 및 전력 손실 최소화 |
| 핵심 역할 | 일반 절연체 | 고속·고효율 반도체 핵심 열쇠 |
전기 에너지를 다스려 데이터 고속도로를 뚫다
유전율(k)은 재료가 전기 에너지를 축적하는 능력입니다. 미세 공정이 가속화됨에 따라 금속 배선 사이 간격이 좁아지는데, 이때 절연체의 k값이 높으면 원치 않는 전하가 쌓이는 기생 정전용량(Parasitic Capacitance)이 발생하여 신호 전달을 방해합니다.
반도체의 처리 속도는 '저항(R) x 정전용량(C)'인 RC 지연 시간에 의해 결정됩니다. 배선 미세화로 R이 급증하는 상황에서 C를 낮추는 Low-k 소재는 선택이 아닌 생존의 문제입니다.
유전율에 따른 소재의 진화 단계
업계는 신호 간섭을 최소화하기 위해 절연막의 유전율을 낮추는 방향으로 끊임없이 진화해 왔습니다. 현재 주류인 SiCOH 계열을 넘어 공기층을 도입하는 기술까지 논의되고 있습니다.
| 구분 | 대표 소재 | 유전율 (k) | 특징 |
|---|---|---|---|
| Conventional | SiO₂ (이산화규소) | 약 3.9 ~ 4.2 | 전통적인 절연체 |
| Low-k | SiCOH / FSG | 2.5 ~ 3.0 | 현재 주력 양산 공정 |
| ULK (Ultra Low-k) | Porous SiCOH | 2.0 미만 | 차세대 초미세 공정 핵심 |
다공성 구조가 불러온 치명적인 트레이드오프
차세대 반도체 공정에서 유전율(k)을 낮추는 가장 파괴적인 방법은 재료 내부에 미세한 '구멍(Pore)'을 도입하는 것입니다. 진공에 가까운 공기의 유전율이 1.0이라는 점을 이용해 재료의 전체적인 유효 유전율을 낮추는 전략이죠. 하지만 이러한 다공성(Porous) 구조는 미세 공정의 신뢰성을 위협하는 '양날의 검'이 됩니다.
"공극률(Porosity)이 높아질수록 전기적 성능은 개선되지만, 물리적·화학적 안정성은 기하급수적으로 감소하는 한계점에 봉착하게 됩니다."
극복해야 할 세 가지 핵심 기술 난제

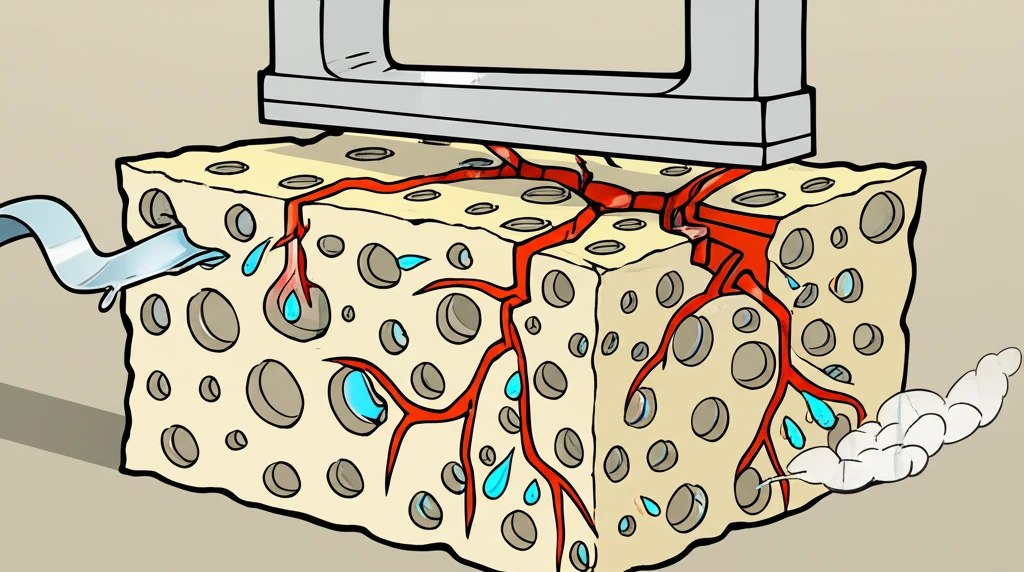

- 기계적 강도 저하 (Mechanical Fragility): 구멍이 늘어날수록 재료의 밀도가 낮아져 CMP(화학기계적 연마) 공정의 물리적 압력을 견디지 못하고 구조적 붕괴를 일으킬 수 있습니다.
- 화학적 불안정성 및 오염: 다공성 구조는 수분이나 유기 가스 침투에 취약합니다. 이는 유전율을 높이고 구리(Cu) 배선의 산화를 초래합니다.
- 계면 밀착력 문제 (Adhesion Failure): 미세 구멍들로 인해 인접 층과의 접촉 면적이 감소하며, 열적 스트레스 상황에서 막이 벗겨지는 박리 현상이 발생할 수 있습니다.
소재와 공정의 혁신이 그려내는 미래 시장 전망
반도체 미세화 공정이 한계에 다다르면서, 단순히 회로를 가늘게 그리는 기술보다 신호 간섭을 최소화하는 저유전율(Low-k) 재료의 혁신이 반도체 성능을 결정짓는 핵심 지표가 되었습니다. 현재 시장은 어플라이드 머티어리얼즈(AMAT), 램리서치 등 글로벌 장비사와 머크(Merck), 엔테그리스 같은 소재 전문 기업들이 기술 패권을 주도하고 있습니다.
차세대 공정 기술의 진화
- Air Gap 공정: 배선 사이에 인위적인 빈 공간을 형성하여 기생 정전용량을 획기적으로 낮추는 기술입니다.
- UV Curing 기술: 자외선을 조사하여 소재 내부의 불필요한 포로젠(Porogen)을 제거하고 막질의 기계적 강도를 높이는 필수 공정입니다.
- Nano-porous 소재: 소재 내부에 미세한 구멍을 형성하여 유전율을 2.0 이하로 낮추려는 시도가 계속되고 있습니다.
앞으로 AI 반도체와 HBM(고대역폭 메모리) 수요가 폭증함에 따라, 전기적 특성은 물론 적층 구조에서 발생하는 열 방출 효율까지 극대화한 기능성 저유전 소재가 시장의 핵심 경쟁력이 될 것으로 보입니다.
나노 공정 패권을 결정지을 보이지 않는 승부처
핵심 인사이트: 소재의 균형점
단순히 유전율을 낮추는 것을 넘어, 공정 과정을 견딜 수 있는 기계적 강도와 화학적 안정성 사이의 최적점을 찾는 것이 기술적 해자의 핵심입니다.
결국 소재의 혁신은 향후 글로벌 반도체 패권 전쟁에서 누구도 쉽게 넘볼 수 없는 강력한 기술적 장벽이 될 것입니다. 지속적인 R&D를 통해 최저 유전율의 한계를 돌파하는 기업만이 나노 공정 시대의 진정한 승자가 될 수 있습니다.
반도체 절연 기술에 대해 궁금한 점들 (FAQ)
두 재료는 사용 위치가 정반대입니다. High-k(고유전율)는 트랜지스터 게이트 절연막에 쓰여 전하 누설을 막고, Low-k(저유전율)는 금속 배선 사이에서 신호 간섭과 지연을 줄이는 역할을 합니다.
이론상으로는 그렇지만, 실제로는 물리적 강도가 문제입니다. 구멍을 너무 많이 만들면 재료가 약해져 CMP 공정 중 깨질 수 있으므로, 강도와 유전율 사이의 최적의 밸런스를 찾는 것이 핵심 기술력입니다.
AI 연산을 위해 배선이 밀집되면서 신호 간섭(Crosstalk)이 심해집니다. Low-k 소재는 이를 억제해 데이터 전송 속도를 높이고 발열을 줄여 고성능 연산 효율을 극대화합니다.
